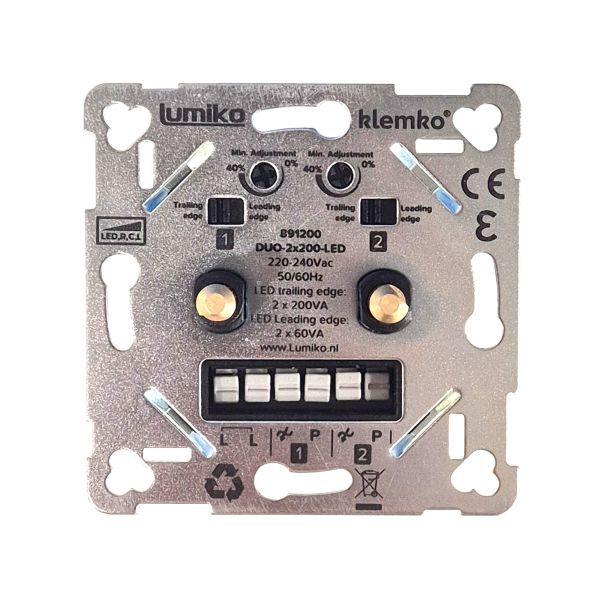

Lumiko Led dimmer duo 2x200W fase aan- of afsnijding, draai/ puls bediening | 891200

Artikelnummer: 891200 Type: DUO-2x200W-LED EAN: 8716643064188
brand image
Lumiko Led dimmer duo 2x200W fase aan- of afsnijding, draai/ puls bediening | 891200
overlay

Lumiko Led dimmer duo 2x200W fase aan- of afsnijding, draai/ puls bediening | 891200

Artikelnummer: 891200 | Type: DUO-2x200W-LED | EAN: 8716643064188

Deze Lumiko duo-dimmer is geschikt voor het dimmen van twee groepen verlichting in zowel fase af- als faseaansnijding. De dimmer heeft geen nuldraad nodig en is ook geschikt voor bediening middels één of meerdere pulsschakelaars. Per uitgang kan de minimale waarde en ook de keuze voor aansnijding (60VA) of afsnijding (200VA) ingesteld worden. De dimmer past zich automatisch aan, aan de aangesloten belasting. Door de inbouwdiepte van slechts 23mm is hij gemakkelijk in elke montagedoos te plaatsen. De dimmer is te leveren met een Lumiko afdekplaat voor de merken Jung, Gira, Peha en Berker. Door de meegeleverde moeradapters is vastzetten zeer eenvoudig, de knoppen van de afdekking vallen over de adapter.

  • Fase aan- en afsnijding
  • 2 kanalen individueel dimbaar
  • 2 individuele pulsingangen
  • Insteekcontacten
  • Max. 2 x 200W

Inhoud verpakking: 1 Stuk in Kartonnen doos

Kies jouw online shop

X

Het gekozen artikel 891200 is verkrijgbaar bij de volgende shop(s). Selecteer de desbetreffende shop en je wordt direct doorgestuurd.

Download Handleiding
brand image
Technische gegevens
Gerelateerde producten
Accessoires
Veelgestelde vragen

Technische gegevens

SpecificatiesWaarde
Type dimmerDuo dimmer
SamenstellingBasiselement
BedieningswijzeDraai/drukknop
ProtocolFase afsnijding (RC)
Type belastingUniverseel en LED retrofit
Nom. spanning220 - 240 V
Frequentie50 - 60 Hz
Nom. belasting vermogensweerstand1 - 200 W
Dimbaar fase afsnijding
MontagewijzeInbouw (stucwerk)
BevestigingswijzeBevestiging met schroef
Geschikt voor beschermingsgraad (IP)IP20
Schakelmateriaalhoogte71 mm
Schakelmateriaalbreedte71 mm
Aslengte10 mm
Asdiameter4x6 D-shape
MateriaalMetaal
Uitvoering oppervlakteGlanzend
KleurAluminium
Geschikt voor toepassing met drukker
Lichtwaardegeheugen
Geschikt voor toepassing met RF-drukker
Geschikt voor toepassing met IR-drukker
OppervlaktebeschermingOnbehandeld
App besturing via Bluetooth
Dimbaar fase aansnijding
Afbreekbare hoeken
AansluitwijzeSteekklem
Aderdoorsnede0.5 - 2.5 mm²
Diepte23 mm
Min. diepte van de inbouwdoos25 mm
Max. schakelvermogen LED200 W
Compatible met Apple HomeKit
Compatible met Google Assistant
Compatible met Amazon Alexa
AfdekkingenUniverseel naar eigen keuze
Met IFTTT ondersteuning
Ohmse belasting1 - 200 W
VoedingssysteemNetspanning
Minimale helderheid instelbaar
Type dimmingFase aan- en afsnijding (RLC)
Ingang voor nevenunit
Transparant
Seriedimmer
Type componentDimmer

Accessoires & opties

891200 Productvragen

Wanneer kies je voor de Duo led dimmer?

Je kiest voor de duo led dimmer wanneer je twee afzonderlijke lichtgroepen onafhankelijk van elkaar wilt dimmen met één dimmer. Deze dimmer beschikt over twee kanalen die individueel instelbaar zijn, waardoor elke groep zijn eigen dimgedrag heeft.

Met welk protocol werkt deze dimmer?

Deze dimmer werkt met zowel faseaansnijding (leading edge) als faseafsnijding (trailing edge). Het dimprotocol kan per dimkanaal afzonderlijk worden ingesteld, zodat elke lichtgroep optimaal kan worden aangestuurd.

Hoe stel ik dimprotocol in?

Het dimprotocol stel je in met de schuifknop boven de dimknop. Standaard staat deze ingesteld op faseafsnijding (trailing edge). Door de schuifknop naar rechts te verplaatsen schakelt de dimmer over op faseaansnijding (leading edge).

Wat als er niet op de verlichting vermeld wordt of deze met fase aan- of afsnijding werkt?

Wanneer niet staat aangegeven welk dimprotocol geschikt is voor de verlichting, kun je dit het beste navragen bij de leverancier. Is deze informatie niet beschikbaar, dan kan het dimprotocol worden getest. In de praktijk werkt de meeste ledverlichting het beste met faseafsnijding, maar in sommige gevallen geeft faseaansnijding een mooier en stabieler dimresultaat.

Hoe stel ik het minimum dimniveau in?

Het minimale dimniveau stel je in door de dimknop volledig terug te draaien. Draai vervolgens de 'Min. adjustment knop' langzaam naar links totdat de verlichting stabiel blijft branden. Dit niveau is nu ingesteld als de minimale dimwaarde en kan per uitgang afzonderlijk worden ingesteld.

Waar is de pulsingang (P) voor bedoeld?

De pulsingang (P) is bedoeld voor het aansluiten van één of meerdere pulsschakelaars per kanaal. Hiermee kan de verlichting vanaf een andere locatie niet alleen worden in- en uitgeschakeld, maar ook worden gedimd.

Hoe werkt een pulsschakelaar?

Een pulsschakelaar werkt door onderscheid te maken tussen een korte en een lange bediening. Met een korte druk wordt de verlichting in- of uitgeschakeld. Door de schakelaar ingedrukt te houden, wordt het lichtniveau verhoogd of verlaagd.

Wat is het verschil tussen een pulsschakelaar en een wisselschakelaar?

Het verschil zit in de functionaliteit. Met een wisselschakelaar kan de verlichting alleen worden in- en uitgeschakeld. Een pulsschakelaar kan dit eveneens, maar biedt daarnaast de mogelijkheid om de verlichting te dimmen. Hierdoor is een pulsschakelaar een praktische en voordelige oplossing om verlichting vanaf meerdere locaties te bedienen.

Wat houdt het DEKRA keurmerk in?

Het DEKRA-keurmerk betekent dat deze dimmer is getest en goedgekeurd door een onafhankelijke keuringsinstantie, DEKRA (voorheen KEMA). Dit bevestigt dat de dimmer correct functioneert en voldoet aan alle geldende normen en veiligheidsstandaarden.

Waarom blijft mijn verlichting zacht nagloeien nadat deze is uitgeschakeld?

Afhankelijk van het type aangesloten verlichting kan het voorkomen dat de verlichting na uitschakeling licht blijft nagloeien. In dat geval kan een compensator (891905) worden geplaatst. Deze compensator kan zowel bij de dimmer als bij de verlichting worden gemonteerd en wordt parallel aangesloten over de dimuitgang en de nul. Indien nodig kan per uitgang een aparte compensator worden toegepast.

Hoe schakel ik de verlichting in?

Bij deze dimmer kan de verlichting op twee manieren ingeschakeld worden. De eerste manier is door de knop in te drukken, daarnaast zal de verlichting ook inschakelen wanneer er aan de knop gedraaid wordt.

Waarom gaat mijn verlichting niet aan na installatie?

Afhankelijk van het type verlichting kan het nodig zijn om bij het eerste gebruik de dimknop verder open te draaien voordat de verlichting inschakelt. Werkt dit niet, controleer dan of de dimmer en verlichting correct zijn aangesloten.

Wat houdt VA in?

Bij veel dimmers wordt het maximale vermogen aangegeven in VA (Voltampère). Om te bepalen hoeveel ledverlichting je op een dimmer of sensor kunt aansluiten, is de power factor van de verlichting nodig. Deze wordt meestal vermeld op de led spot of led driver, bijvoorbeeld als PF = 0,9.

Het maximale aansluitbare vermogen in watt bereken je door het maximale VA te vermenigvuldigen met de power factor.

Voorbeeld: bij een maximaal vermogen van 500 VA en een power factor van 0,9 kun je 450 watt aansluiten (500 × 0,9 = 450). Hoe hoger de power factor, hoe meer verlichting je op de dimmer kunt aansluiten.

Hoe kies ik de juiste dimmer?

Zijn de lampen die ik wil aansturen dimbaar?
Het is belangrijk om eerst te controleren of de lampen die je wilt aansturen dimbaar zijn. Dit staat meestal aangegeven op de verpakking of in de specificaties van de lamp.

Nu je weet dat de lampen dimbaar zijn, welke dimmethodes zijn er?
De meeste retrofit lichtbronnen zijn 230V dimbaar, maar er zijn twee dimmethodes:

Fase-aansnijding (RL)
Geschikt voor traditionele halogeen- en gloeilampen.
Deze methode wordt aangeduid met de letters RL op de verpakking of specificaties.

Fase-afsnijding (RC)
Ideaal voor moderne LED-lampen.
Aangeduid met de letters RC op de verpakking of specificaties.

Algemene dimmer vragen

Hoe kies ik de juiste dimmer?

Zijn de lampen die ik wil aansturen dimbaar?
Het is belangrijk om eerst te controleren of de lampen die je wilt aansturen dimbaar zijn. Dit staat meestal aangegeven op de verpakking of in de specificaties van de lamp.

Nu je weet dat de lampen dimbaar zijn, welke dimmethodes zijn er?
De meeste retrofit lichtbronnen zijn 230V dimbaar, maar er zijn twee dimmethodes:

Fase-aansnijding (RL)
Geschikt voor traditionele halogeen- en gloeilampen.
Deze methode wordt aangeduid met de letters RL op de verpakking of specificaties.

Fase-afsnijding (RC)
Ideaal voor moderne LED-lampen.
Aangeduid met de letters RC op de verpakking of specificaties.

Wat doe je als de dimmethode niet duidelijk is?

Wanneer de dimmethode niet vermeld staat, kun je kiezen voor een universele dimmer. Lumiko biedt een universele dimmer die zowel fase-aansnijding als fase-afsnijding ondersteunt. Dit is een uitstekende keuze als je niet zeker weet welke methode je lampen gebruiken.

Bij drivers zijn er meerdere methodes om te dimmen. Naast de genoemde fase af- en aansnijding, kom je hier ook de methodes 0/1-10V en DALI tegen. Hierbij zijn er extra stuurstroomdraden nodig waar het dimsignaal over verzonden wordt. Ook voor deze methodes biedt Lumiko geschikte dimmers.

Naast de dimmethode is uiteraard ook de belasting van belang. Op elke dimmer staat aangegeven hoeveel Watt er maximaal op aangesloten mag worden. Wil je weten hoeveel Watt je minimaal nodig hebt? Vermenigvuldig dan het wattage van de lichtbron met het aantal lichtbronnen.

Daarnaast is het van belang te kijken wat de powerfactor (PF) van de lichtbronnen is. De Powerfactor geeft aan met hoeveel blindstroom je moet rekenen bij de lichtbron. Een kwalitatief goede lichtbron of driver heeft vaak een powerfactor van 0.9 of 0.95, dit houdt in dat er een blindstroom loopt van respectievelijk 10% of 5%. Maar je zult ook veel lichtbronnen tegenkomen met een powerfactor van 0.7 of 0.5, in dat geval is de blindstroom 30% of zelfs 50%. Deze blindstroom dien je op te tellen bij het vermogen van de lichtbronnen voor het kiezen van de juiste dimmer.

De blindstroom is stroom die wel door de dimmer loopt maar niet gebruikt wordt. De wattages die je optelt bij het totaalvermogen om de dimmer te kiezen reken je dus niet af bij je energierekening.

Wat houdt VA in?

Bij veel dimmers of sensoren zie je maximale vermogen in VA (Volt Ampère) vermeld staan. Om vervolgens te berekenen hoeveel LEDs je kunt aansluiten op deze dimmer of sensor heb je de Power Factor van je verlichting nodig. Deze staat vaak vermeld op de spot of driver als bijvoorbeeld PF = 0,9. Wanneer je de power factor van je verlichting weet kun je het maximale wattage berekenen door het maximale VA te vermenigvuldigen met de power factor.

Wanneer het maximale VA 500 is en de power factor 0,9 kun je 450 Watt aansluiten (500 x 0.9 = 450). Hierbij geldt dus; hoe hoger de power factor hoe meer verlichting je kunt aansluiten.

Wat houdt tweedraads aansluiting in?

Bij een tweedraads dimmer is het niet nodig een nuldraad te gebruiken. Hierdoor kan de dimmer ook als vervanging van een normale schakelaar gebruikt worden aangezien hier vaak geen nuldraad aanwezig is.

Waarom moet ik de minimale waarde instellen?

Er zit veel verschil tussen verschillende ledlampen op gebied van inschakelmoment. Dit betekent dat de ene spot al op een heel laag niveau inschakelt en een andere pas veel later. Daarbij kan niet elke type ledverlichting tot helemaal nul gedimd worden, veel verlichting knippert op het laagste niveau. Om dit te voorkomen kan het minimale niveau dimniveau ingesteld worden.

Waarom is het verstandig het minimale niveau iets hoger in te stellen?

De spanning is nooit helemaal stabiel en fluctueert nogal eens, om te voorkomen dat de verlichting hierdoor op het laagste niveau alsnog gaat knipperen is het verstandig het minimale niveau iets hoger in te stellen dan strikt noodzakelijk.

Welke as-maat heeft de dimmer?

Alle enkelvoudige druk/draai dimmers zijn uitgevoerd met een 4mm as. Hierbij wordt er een 6mm as-adapter meegeleverd waardoor de dimmer ook toepasbaar is voor afdekkingen met een grotere as-maat.

Zijn de dimmer accessoires ook los verkrijgbaar?

Het gebeurt wel eens dat de meegeleverde onderdelen kwijtraken, speciaal hiervoor hebben we een set met toebehoren leverbaar (891290). Hierin zit een moer, sluitring, positiering en de as-adapter.

Wat is een Zigbee led dimmer?

De Zigbee LED dimmer is een slimme dimmer waarmee je normale (domme) dimbare verlichting toch draadloos kunt aansturen. Bij gebruik van de Zigbee druk/draaidimmer kun je de verlichting gewoon met de hand bedienen zoals bij ‘normale’ dimmers maar je kunt hem ook draadloos bedienen via een app of draadloze schakelaars. De dimmer is zo ontworpen dat hij eenvoudig bestaande dimmers kan vervangen waardoor je direct een Smart Home-oplossing creëert.

Wat is een duo led dimmer?

Een duo dimmer kan gebruikt worden als vervanging van een dubbele schakelaar. De duo dimmer heeft hetzelfde formaat als een normale dimmer maar hiermee kunnen twee groepen apart van elkaar worden bediend. De duodimmer bespaart dus ruimte op de wand en is ideaal voor bestaande situaties waar vanuit één elektradoos twee groepen geschakeld worden.

Wat is een wisselschakelaar?

Een wisselschakelaar is een schakelaar met drie aansluitcontacten. Een wisselschakelaar kan als enkelvoudige schakelaar worden gebruikt maar ook voor schakelingen vanaf meerdere punten. Wanneer je de verlichting vanaf twee plaatsen kunt in bedienen wordt dit ook wel een hotelschakeling genoemd. In woningen zie je dit bijvoorbeeld veel boven en onder aan de trap toegepast. Het merendeel van de Lumiko dimmers is ook uitgerust met een aansluiting voor een wisselschakeling. Hierdoor kun je niet alleen op de dimmer het licht in- of uitschakelen maar ook vanaf een tweede locatie met de wisselschakelaar. Wil je vanaf beide plaatsen kunnen schakelen en dimmen gebruik dan de Lumiko Master master dimmer (891032). Met deze dimmer kun je vanaf meerdere plekken zowel dimmen als schakelen.

Wat is een inbouwmodule?

Een inbouwmodule is een klein formaat dimmer of schakelaar welke in een elektradoos of in de voet van een armatuur verwerkt kan worden. Alle inbouwmodules zijn geschikt om met een pulsschakelaar te bedienen daarnaast is het meerendeel uitgevoerd met een draadloos protocol zodat de verlichting ook draadloos te bedienen is. Inbouwmodules maken het eenvoudig Smart Home te integreren in bestaande armaturen of situaties.

Hoe werkt de Modulaire led dimmer of schakelaar?

De Lumiko modulaire serie biedt je de mogelijkheid om jouw verlichtingssysteem volledig aan te passen aan jouw persoonlijke wensen. Of je nu een eenvoudige schakelaar wilt of een geavanceerde dimmer met extra functies, deze serie combineert flexibiliteit, gemak en innovatie. Het unieke modulaire ontwerp maakt het mogelijk om onderdelen zoals bedieningselementen en functies eenvoudig aan te passen, zonder technische expertise.

Kan ik later mijn modulaire dimmer of schakelaar aanpassen?

Ja, een van de grootste voordelen van de Lumiko modulaire serie is dat je onderdelen zoals bedieningselementen eenvoudig kunt vervangen of uitbreiden. Als je bijvoorbeeld later wilt overstappen van een draaiknop naar draadloze bediening, kun je dit zonder problemen aanpassen. Dit maakt het systeem flexibel en toekomstbestendig.
