LED-verlichting in woonruimte annex kunstgalerie

Het was de wens van de eigenaar/bewoner om de villa voornamelijk van LED-verlichting te voorzien. De uitdrukkelijke eis was ook om de grote woonkamer de uitstraling moest krijgen van een ´art gallery´. Maar de kamer moest eveneens zo zijn  in te richten dat de ruimte comfortabel zou worden als ´living´. Dat is tot stand gekomen met onder meer de installatie van dimbare liniLED® strips.



“We hebben alle ruimtes van de nieuwbouwvilla aan de Kaneelweg in Landsmeer voorzien van verschillende types LED-lampen”, vertelt installateur Bert Knook. “Dat was de eis van de architect. Daarnaast wilde de opdrachtgever, als eigenaar van een kunstgalerie, de woonkamer zo verlicht hebben dat het de sfeer van een expositieruimte zou kunnen oproepen”.
Knook is directeur van Knook Totaalinstallaties in Purmerend, waarvan een team alle e- en w-voorzieningen in de villa heeft aangebracht. De bouw en het interieur van de villa is ontworpen door Jan Rietvink van Rietvink Architecten uit Oosthuizen. De bouw is gerealiseerd door Aannemersbedrijf Frank Bart uit Middenbeemster.
“Het lichtplan is in eerste instantie aangedragen door de architect”, aldus Bert Knook. “Onze eis was om op het gebied van verlichting met alleen een A-merk in zee te gaan. Na een grondige rondgang over de mogelijkheden, zijn we terecht gekomen bij Klemko. Toen die beslissing was genomen konden we in teamverband – opdrachtgever, architect, Klemko en Knook - de aanpak van de verlichting verder verfijnen”.



Dimbare LED-verlichting

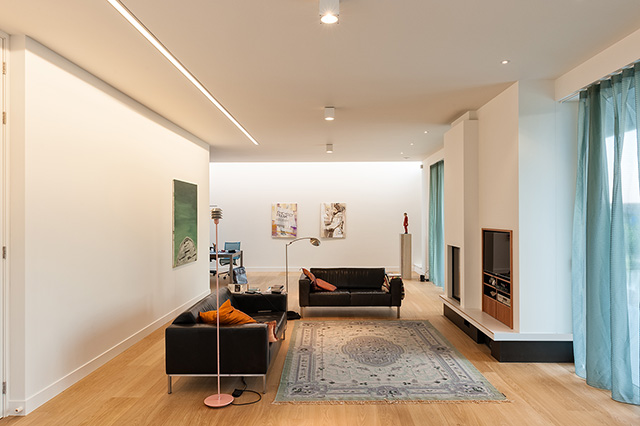

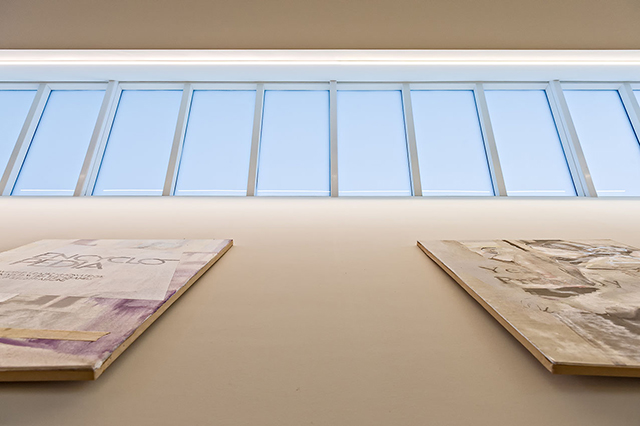

Het meeste denkwerk ging uit naar de verlichting in de grote woonruimte. Deze kamer heeft geen ramen. Alleen aan de lange zijdes zijn in relatief smalle, hoge, verticale sponningen vaste beglazing aangebracht. De kopse kanten zijn enigszins uitgebouwd en hebben blinde muren. Deze uitbouw is afgedekt met een naar buiten hellend glazen dak. Op deze wijze is toch toetreding van daglicht toetreding mogelijk.

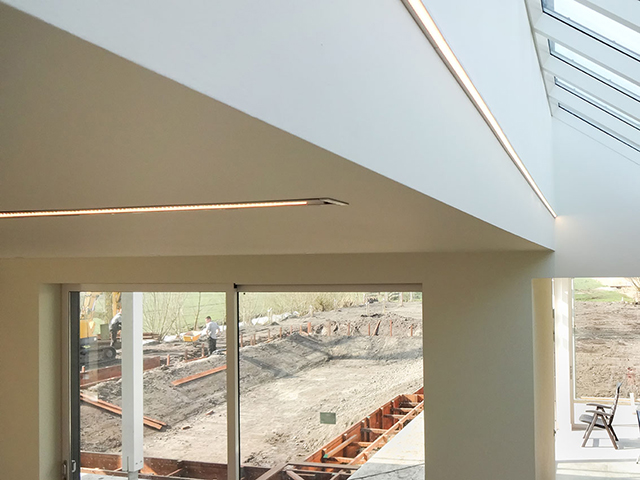

Er zijn in de woonkamer annex galerie in verschillende lengtes 21 meter liniLED ® strips aangebracht van het type ´power short pitch´. De strips hebben per strekkende meter 120 LED-lampjes met een totaal vermogen van 9,7 watt. De lichtkleur is diffuus warmwit met een lichttemperatuur van 3000 K. De lichtstroom is 423 lumen. De strips zijn geïnstalleerd in de lichtkoven voor daglichttoetreding. De strips zijn gekoppeld aan een drie-kanaals driver voor een constante spanning van 24Vdc met maximaal totaal vermogen van 100 W (33 W per kanaal). Elk kanaal kan apart door een (0)1-10Volt dimmer worden bestuurd. De driver is voorzien van drie beveiligingen tegen kortsluiting , overbelasting en thermische omstandigheden.

Knook: “De bewoner kan de liniLED ® strips in deze lichtkoven naar believen dimmen. In het plafond van de woonruimte zijn inbouw LED-armaturen gemonteerd, die de bewoners ook kunnen dimmen”.



Ingebouwde armaturen

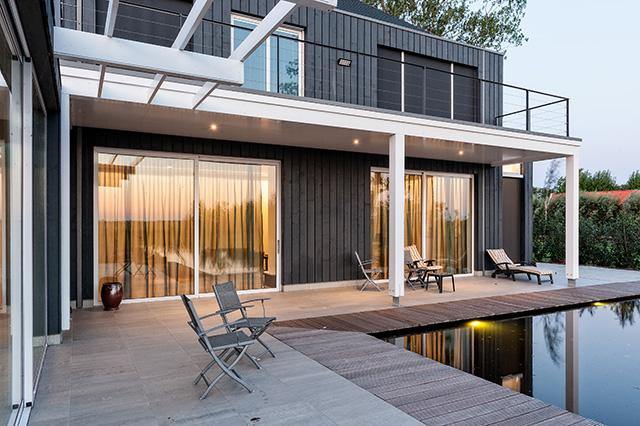

De plafonds van de keuken op de begane grond en van de slaapkamers op de eerste verdieping hebben ook ingebouwde, dimbare LED-armaturen. Alleen in de badkamer zijn ze niet dimbaar. In de wand van het balkon op de eerste verdieping is ook dimbare LED-verlichting geïnstalleerd.
De LED-armaturen inclusief drivers in de keuken en de slaapkamers hebben een speciale anti-reflectiezone, die bijdraagt aan een aangename lichtbeleving. De reflectoroptiek zorgt voor een mooie lichtdistributie. De armaturen zijn richtbaar en hebben elk een vermogen van 9 watt, vergelijkbaar met een halogeenlamp van 50 watt. Ook hier is de lichtkleur warmwit.
“Het was voor ons een interessant verlichtingsproject. Het inbouwen van lichtarmaturen – in dit geval LED - met bijbehorende hulpstukken is niet ons dagelijks werk. Je moet hier met verschillende belanghebbenden samenwerken om een evenwichtig lichtplan te kunnen uitvoeren”, besluit Bert Knook.



Het installatiebedrijf van Bert Knook is opgericht in 1974 door Peter Knook, Berts vader. Oorspronkelijk als elektrotechnische onderneming in Kwadijk met vier medewerkers, maar intussen uitgegroeid naar 25 full timers en 7 zzp´ers. Met de verhuizing naar Purmerend in 2001 is ook werktuigbouw in het pakket opgenomen. Het verzorgingsgebied omvat voor 60 procent aan projecten in Nood-Holland. Opdrachtgevers komen uit de hoek van vastgoed en winkelketens.



Uit het aanbod van Klemko heeft groothandel Rexel het volgende aan Knook Totaaltechniek geleverd:

  • 41 inbouwspots  866370 primair dimbaar voor plafonds
  • 6 inbouwspots 866380 niet dimbaar voor badkamer
  • 5 inbouwspots 866380 primair dimbaar voor dakterras
  • 5 dinraildimmer met phase-afsnijding, ingesteld voor LED op 240 mA, dimbaar via 1-10V controller of via pulstasters
  • 3 potentiometers 1-10V
  • 3 LED-drivers 860164, driekanaals, 1-10 V dimbaar, 24 V, max 100 W
  • 9 m (5+4), 5 m en 7 m (3+4) strips LiniLED Difuus, power short pitch,  warmwit, 3000 K
  • 12 m profile
