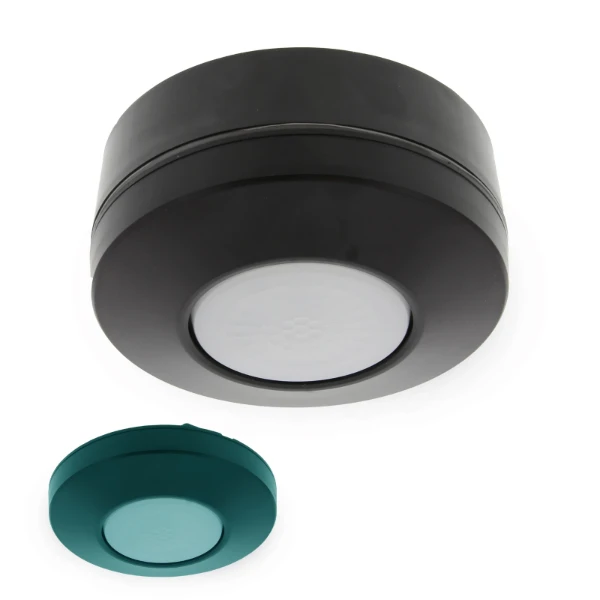

870476 - PLF-OPB-PIR-UNI9-ZW

De 870476 is een ware alleskunner; hij is zowel inbouw als opbouw toe te passen en kan ook nog eens ingebouwd worden in de meest voorkomende centraaldozen! Doordat de sensor voorzien is van een tweede, potentiaalvrije, uitgang is deze sensor zeer geschikt voor een combinatie van aansturing van zowel licht als HVAC apparatuur. De sensor is uitgerust met een LED indicator voor testen en IR signaal bevestiging. De sensor kan zowel handmatig als via optionele IR afstandsbediening [870466] worden ingesteld. Met de afstandsbediening kan na installatie alsnog eenvoudig de waarde aangepast worden zonder de sensor te openen. Ook zijn er extra opties mogelijk zoals het instellen van de gevoeligheid en het overbruggen van de instellingen voor 10 uur. Inbouwbehuizing met klemveren voor inbouwmontage en opbouwdoos voor opbouwmontage is inbegrepen in de verpakking

• Zowel inbouw als opbouw te gebruiken
• Inbouw ook mogelijk in centraaldozen
• Potentiaalvrije uitgang voor schakeling HVAC
• Twee uitgangen individueel instelbaar
• Mogelijkheid tot uitbreiding met pulsschakelaars
• Zelfl erende luxwaarde stand
• Optioneel ook met afstandsbediening in te stellen

Ook in het wit verkrijgbaar (870474)

Inhoud verpakking: CT á 1 PCE

870476 - PLF-OPB-PIR-UNI9-ZW

Technische gegevens : 870476 - PLF-OPB-PIR-UNI9-ZW

Uitvoering
Presentiemelder
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Type
Complete sensor
Met DALI interface
Nee
Techniek
Passief infrarood
Constantlichtregeling
Nee
HVAC-aansturing
Ja
Vrije dierzone
Nee
Aansluiting sensor
Geïntegreerd
Soort contact
Relais
Koppelbaar aan netwerk
Nee
Geschikt voor wandmontage
Ja
Optimale montagehoogte (m)
2,5
Halogeen verlichting (laagvolt)
1200 VA / 800 W
Max. reikwijdte zijwaarts (m)
4,5
LED verlichting (VA)
800
Max. reikwijdte frontaal (m)
2,5
Diameter reikwijdte op vloer (m)
9
Geschikt voor draadloos
Nee
Bediening op afstand
Ja
Met afstandsbediening
Nee
Aanspreekhelderheid instelbaar
Ja
Zelfleerfunctie voor aanspreekhelderheid
Ja
Dimfunctie met dimmerbasiselement
Nee
Montagewijze
Universeel voor opbouw en inbouw
Max. montagehoogte (m)
3
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Kleur
Zwart
RAL-Nummer (vergelijkbaar)
9005
Transparant
Nee
Beschermingsgraad (IP)
IP55
Spanningstype
AC
Min. nalooptijd (s)
30
Max. nalooptijd (min)
30
Centraaldoos inbouw
Ja
Hoek reikwijdte horizontaal (°)
5 - 360
Inbouwhoogte sensor (mm)
65
Aanspreekhelderheid (lx)
10 - 2000
Max. schakelvermogen (W)
2300
Inbouwmaat (mm)
68
Temperatuur (°C)
-10 - +40
Aantal schakelzones
1
Max. inschakelstroom (A)
800
Frequentie (Hz)
50 - 60
Scanhoek (°)
360
Max. presentiebereik (m²)
65
Geschikt voor plafondmontage
Ja
Aansluitwijze
Schroefklem
Met aansluitkabel
Nee
Voorgestekkerd
Niet voorgestekkerd
Antibacteriële behandeling
Nee
Breedte (mm)
105
Hoogte (mm)
48
Diameter (mm)
105
Inbouwdiepte (mm)
43,5
Inbouwdiameter (mm)
68
Max. schakelvermogen LED (W)
600
Compatible met Apple HomeKit
Nee
Inclusief Lensmasker
Ja
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Met IFTTT ondersteuning
Nee
Nom. spanning (V)
220 - 240
Aansluit Spanningsbereik (V)
220 - 240
Contacten / uitgang
1x Potentiaalvrij Contact + 1x Maakcontact
Nul doorgang bestuurd relais
Ja
Diameter reikwijdte op vloer (Max. hoogte) (m)
12
Oppervlakte Detectieveld (m²)
65
Oppervlakte Detectieveld (Max. Hoogte) (m²)
113
Max aantal parallele aansluitingen
6
Zelfleerfunctie voor Luxwaarde
Ja
Met akoestische sensor
Nee
Plafondinbouwmontage zonder installatiedoos
Ja
Compatible met Casambi
Nee
