Plafond inbouw

870936 - IB-PIR-ECO-WH-WNR

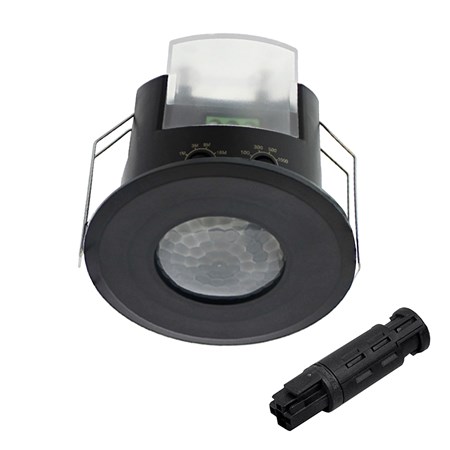

De PLF-IB-PIR-ECO sensor van klemko is een platte lens sensor die zorgt voor meer installatiegemak en een mooiere afwerking van elk project.

De sensor is een alles in één systeem. In de behuizing zit niet alleen een uiterst gevoelige detector maar ook het schakelblok, wat uiteindelijk resulteert in een simpele en snelle installatie.

Door zijn platte detectie-oog heeft de sensor een opbouwhoogte van slechts 4,5 mm. Hierdoor valt de sensor bijna niet op en is dus uitermate geschikt voor de ruimtes waar design het belangrijkste aspect is. Zelfs met een platte lens heeft de sensor een detectiediameter van 7 meter op een hoogte van 2,5 meter, wat aan te passen is naar wens door middel van het meegeleverde lensmasker.

De 870935 is voorzien van Winsta RD stekkers voor snel en foutloos installeren.

Inhoud verpakking: CT á 1 PCE

870936 - IB-PIR-ECO-WH-WNR

Technische gegevens : 870936 - IB-PIR-ECO-WH-WNR

Uitvoering
Presentiemelder
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Type
Complete sensor
Met DALI interface
Nee
Techniek
Passief infrarood
Constantlichtregeling
Nee
HVAC-aansturing
Nee
Gedwongen uitschakeling
Nee
Vrije dierzone
Nee
Aansluiting sensor
Geïntegreerd
Soort contact
Relais
Koppelbaar aan netwerk
Nee
Geschikt voor wandmontage
Nee
Optimale montagehoogte (m)
2,5
Halogeen verlichting (laagvolt)
1200 VA / 800 W
Overbruggingsschakelaar
Nee
Halogeen verlichting (hoogvolt)
2000 W
Max. reikwijdte zijwaarts (m)
3,5
LED verlichting (VA)
800
Max. reikwijdte frontaal (m)
2
Diameter reikwijdte op vloer (m)
7
LED verlichting (W)
800
Geschikt voor draadloos
Nee
Bediening op afstand
Nee
Max. aantal hoogfrequente EVSA
25
Met afstandsbediening
Nee
Aanspreekgevoeligheid instelbaar
Nee
Aanspreekhelderheid instelbaar
Ja
Ohmse belasting in Watt (W)
2000
Zelfleerfunctie voor aanspreekhelderheid
Ja
Dimfunctie met dimmerbasiselement
Nee
Montagewijze
Inbouw (stucwerk)
Max. montagehoogte (m)
4
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Oppervlaktebescherming
Gelakt
Uitvoering oppervlakte
Mat
Kleur
Wit
RAL-Nummer (vergelijkbaar)
9016
Transparant
Nee
Beschermingsgraad (IP)
IP20
Spanningstype
AC
Min. nalooptijd (s)
30
Max. nalooptijd (min)
30
Centraaldoos inbouw
Nee
Hoek reikwijdte horizontaal (°)
5 - 360
Inbouwhoogte sensor (mm)
65
Aanspreekhelderheid (lx)
10 - 2000
Max. schakelvermogen (W)
2000
Inbouwmaat (mm)
63
Temperatuur (°C)
-10 - +40
Aantal schakelzones
1
Max. inschakelstroom (A)
800
Ingang voor nevenunit
Nee
Frequentie (Hz)
50 - 60
Scanhoek (°)
360
Max. presentiebereik (m²)
50
Geschikt voor plafondmontage
Ja
Aansluitwijze
Overig
Met aansluitkabel
Ja
Voorgestekkerd
met Winsta RD
Antibacteriële behandeling
Nee
Breedte (mm)
80
Hoogte (mm)
5
Diameter (mm)
80
Inbouwdiepte (mm)
67
Inbouwdiameter (mm)
65
Max. schakelvermogen LED (W)
600
Compatible met Apple HomeKit
Nee
Inclusief Lensmasker
Ja
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Met IFTTT ondersteuning
Nee
Nom. spanning (V)
220 - 240
Aansluit Spanningsbereik (V)
220 - 240
Contacten / uitgang
1 maakcontact
Nul doorgang bestuurd relais
Ja
Diameter reikwijdte op vloer (Max. hoogte) (m)
8
Oppervlakte Detectieveld (m²)
40
Oppervlakte Detectieveld (Max. Hoogte) (m²)
64
Max aantal parallele aansluitingen
6
Met akoestische sensor
Nee
Plafondinbouwmontage zonder installatiedoos
Ja
Compatible met Casambi
Nee
