Wat is het verschil tussen fase aansnijding en fase afsnijding?

Bij het dimmen van verlichting op 230V kom je vaak twee begrippen tegen: fase aansnijding en fase afsnijding. Beide technieken worden gebruikt voor 230V dimbare verlichting. Toch werken ze niet hetzelfde. Voor jou als installateur is dat verschil belangrijk, want de juiste dimtechniek voorkomt storingen in de installatie.

Bij moderne led verlichting speelt dimbaarheid een grote rol. Klanten verwachten dat verlichting soepel, stil en betrouwbaar werkt. Een verkeerde combinatie van dimmer, driver en lichtbron kan zorgen voor knippering of ongewenst geluid. Daarom is het goed om te weten welke techniek past bij jouw toepassing.

Dimmen op 230V

Bij 230V verlichting werk je met wisselspanning. Deze spanning beweegt in een golfvorm en gaat steeds boven en onder de nullijn. Deze golfvorm noemen we een sinus. Bij fase dimmen wordt een deel van deze sinus weggesneden.

Door een deel van de golf weg te nemen, krijgt de lamp minder vermogen. Het lichtniveau wordt daardoor lager. Bij fase aansnijding en fase afsnijding gebeurt dit allebei, maar niet op dezelfde plek. Het verschil zit dus in het moment waarop de dimmer de spanning onderbreekt.

Wat is fase aansnijding?

Fase aansnijding wordt ook wel leading edge genoemd. Deze techniek wordt vaak aangeduid met RL. Bij fase aansnijding wordt het begin van de sinus afgesneden. De dimmer laat de spanning dus pas later door binnen elke halve golf.

Hoe later de dimmer de spanning doorlaat, hoe minder energie de lamp krijgt. Daardoor wordt de verlichting verder terug gedimd. Deze techniek werd vooral gebruikt bij traditionele lichtbronnen. Denk aan gloeilampen, halogeenverlichting en conventionele transformatoren.

Bij moderne led verlichting is fase aansnijding niet altijd de beste keuze. Led Lampen en led drivers reageren gevoeliger op de manier van dimmen. Daardoor kan er flikkering ontstaan of hoor je soms een brommend geluid. Controleer daarom altijd of de dimmer en verlichting goed samenwerken.

Wat is fase afsnijding?

Fase afsnijding wordt ook wel trailing edge genoemd. Deze techniek wordt vaak aangeduid met RC. Bij fase afsnijding wordt juist het einde van de sinus afgesneden. De spanning start dus vanaf de nullijn en wordt later in de golf afgekapt.

Deze manier van dimmen wordt veel gebruikt bij moderne led verlichting. Dat komt doordat fase afsnijding meestal rustiger schakelt. Er ontstaan minder stroompieken dan bij fase aansnijding. Hierdoor is de kans op knipperen of ongewenst geluid kleiner.

Voor veel led installaties is fase afsnijding daarom de meest stabiele keuze. Vooral bij dimbare led drivers op 230V wordt deze techniek vaak toegepast. Toch blijft de productspecificatie altijd leidend. Niet iedere led lamp of driver werkt automatisch met iedere dimmer.

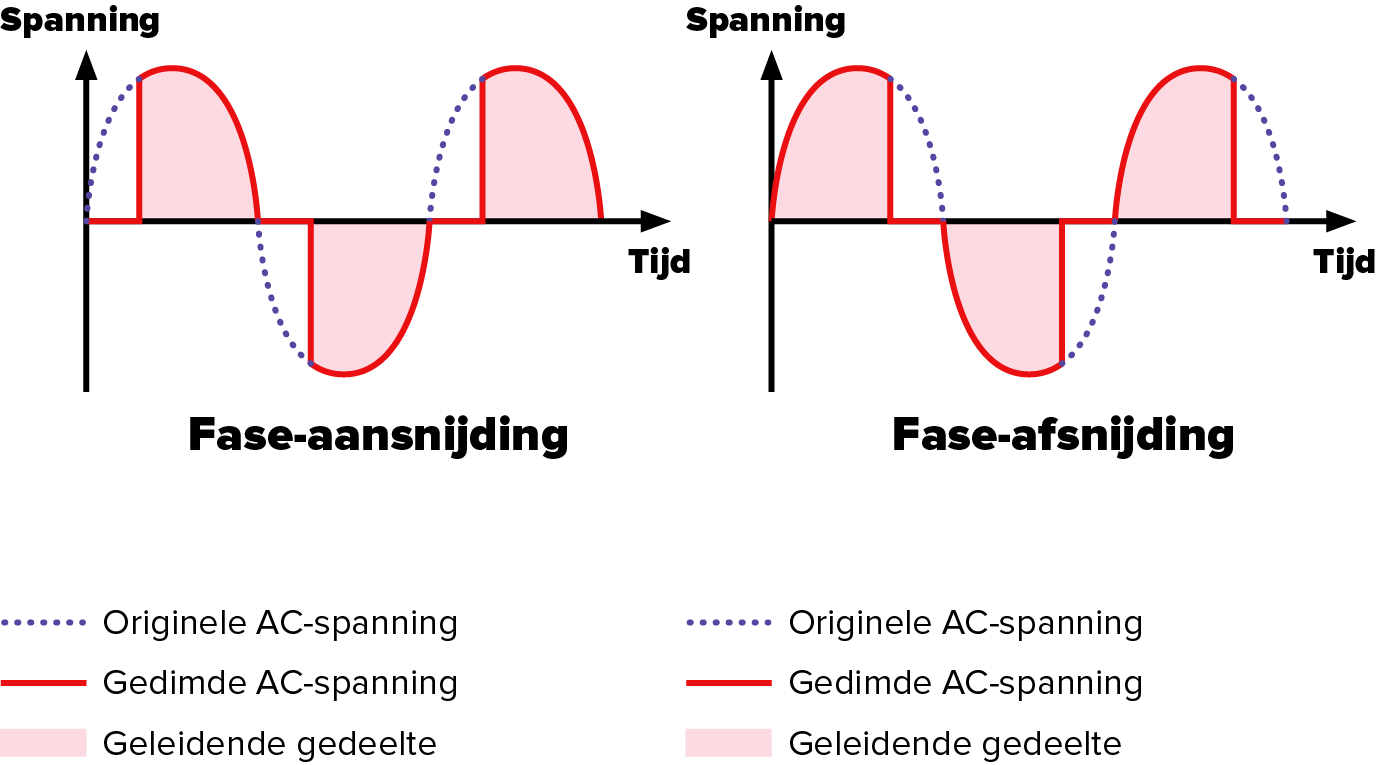

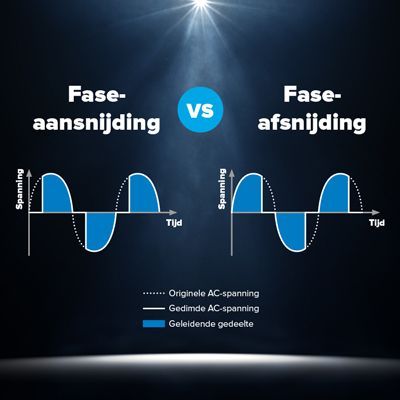

Het verschil in de sinus

Het verschil tussen fase aansnijding en fase afsnijding zie je duidelijk in de sinus. Bij fase aansnijding wordt het voorste deel van de golf weggesneden. De dimmer schakelt dus later in binnen elke halve golf. Bij fase afsnijding gebeurt het tegenovergestelde.

Bij fase afsnijding start de golf direct vanaf de nullijn. Daarna wordt het achterste deel van de golf afgekapt. In beide gevallen krijgt de verlichting minder energie. Alleen de manier waarop dat gebeurt, is anders.

In een technische afbeelding kun je dit goed laten zien. Teken daarbij een sinus die boven en onder de middenlijn beweegt. Duid deze middenlijn aan als nullijn. Laat vervolgens zien waar het deel van de golf wordt weggesneden.

Wanneer kies je voor fase aansnijding?

Fase aansnijding kom je vooral tegen in bestaande installaties. Vaak gaat het om oudere dimmers of projecten waar voorheen halogeenverlichting werd gebruikt. Bij vervanging door led is het dan belangrijk om de bestaande dimtechniek te controleren. Niet iedere ledoplossing werkt goed op een oude fase aansnijdimmer.

Kijk daarom altijd op de verlichting of driver welke aanduiding hierop staat. Zie je Leading edge of RL? Dan is de verlichting of driver geschikt voor fase aansnijding. In dat geval kan de combinatie goed functioneren, zolang ook de dimmer en belasting hierbij passen.

Let vooral op het minimale en maximale vermogen van de dimmer. Ledverlichting verbruikt minder energie dan traditionele verlichting. Daardoor kan het vermogen van de verlichting onder dat van de dimmer liggen. Dit kan zorgen voor onrustig dimmen, knipperen of dat het in het geheel niet werkt.

Wanneer kies je voor fase afsnijding?

Fase afsnijding is in veel moderne ledinstallaties de voorkeursmethode. Deze techniek werkt vaak beter samen met elektronische led drivers. Daardoor krijg je meestal een rustiger en stiller dimresultaat. Ook is de kans op zichtbare flikkering kleiner.

Zie je Trailing edge of RC op de verlichting of driver staan? Dan gaat het om fase afsnijding. Is de verlichting geschikt voor beide dimtechnieken? Dan adviseren we meestal om met fase afsnijding te werken. Deze methode levert bij ledverlichting over het algemeen het beste resultaat op.

Voor Lumiko ledoplossingen is fase afsnijding daarom vaak een logische keuze wanneer 230V dimming gewenst is. Vooral bij projecten waar comfort belangrijk is, wil je een dimtechniek die betrouwbaar presteert. Denk aan werkplekken, verblijfsruimtes en representatieve omgevingen.

Let op de juiste combinatie

Niet elke dimbare ledlamp werkt met elke dimmer. Dat geldt ook voor led drivers. De combinatie tussen lichtbron, driver en dimmer bepaalt uiteindelijk het resultaat. Daarom is het belangrijk om de specificaties vooraf goed te controleren.

Let daarbij op aanduidingen zoals RC, RL of universeel. RC staat meestal voor fase afsnijding. RL staat meestal voor fase aansnijding. Een universele dimmer kan vaak met beide technieken werken, maar controle blijft nodig.

Kijk ook naar het minimale en maximale vermogen van de dimmer. Ledverlichting heeft vaak een veel lager vermogen dan halogeen. Daardoor kan een oude dimmer buiten zijn optimale bereik werken. Dit kan leiden tot flikkering, zoemen of een beperkt dimbereik.

Wat betekent dit voor led drivers?

Bij ledverlichting speelt de driver een belangrijke rol. De driver zorgt ervoor dat de led de juiste voeding krijgt. Zonder passende driver werkt de verlichting niet stabiel. Bij dimbare ledverlichting moet de driver geschikt zijn voor de gekozen dimtechniek.

Sommige led drivers zijn geschikt voor fase aansnijding. Andere werken juist met fase afsnijding. Er zijn ook drivers die beide technieken ondersteunen. Welke uitvoering je kiest, hangt af van de verlichting, het vermogen en de gewenste bediening.

Klemko levert onder het merk Lumiko verschillende oplossingen voor led verlichting en lichtbesturing. In de voorbeeldtekst over led drivers wordt ook benoemd dat Klemko dimbare drivers levert voor fase aansnijding en fase afsnijding. Daarnaast zijn er oplossingen voor onder andere DALI, 0/1-10V en draadloze aansturing.

Waarom fase afsnijding vaak beter werkt bij led

Ledverlichting vraagt om een andere aanpak dan traditionele verlichting. De elektronica in ledlampen en drivers reageert gevoeliger op stroompieken. Omdat fase afsnijding rustiger schakelt, geeft dit vaak een stabieler resultaat. Daardoor is de kans op knippering kleiner.

Ook ongewenste geluiden komen minder vaak voor bij fase afsnijding. Denk aan een zoemende dimmer of een hoorbare driver. Voor de gebruiker zorgt dit voor meer comfort. Voor jou als installateur betekent het minder kans op storingen achteraf.

Toch is fase afsnijding niet automatisch altijd de juiste keuze. De gekozen driver of lamp moet deze techniek ondersteunen. Controleer daarom altijd de documentatie van het product. Zo weet je zeker dat de installatie goed functioneert.

Praktische tips voor de installateur

Begin altijd met het controleren van de lichtbron. Is de lamp of driver dimbaar? Kijk daarna welke dimtechniek wordt ondersteund. Stem vervolgens de dimmer af op deze techniek. Zo voorkom je problemen tijdens het testen of na oplevering.

Let ook op het aangesloten vermogen. Bij led is het totale vermogen vaak laag. Daardoor kan een dimmer met een hoge minimale belasting minder goed werken. Kies daarom een dimmer die geschikt is voor led toepassingen.

Test de installatie altijd in meerdere dimstanden. Controleer de laagste stand, de hoogste stand en het inschakelgedrag. Let daarbij op knipperen, zoemen of vertraging. Zo weet je zeker dat de verlichting betrouwbaar werkt.

Kies de juiste dimtechniek voor jouw project

Fase aansnijding en fase afsnijding zijn allebei technieken voor het dimmen van 230V verlichting. Bij fase aansnijding wordt het begin van de sinus afgesneden. Deze techniek past vooral bij traditionele verlichting. Bij fase afsnijding wordt het einde van de sinus afgesneden.

Voor moderne ledverlichting is fase afsnijding vaak de meest geschikte keuze. Deze techniek zorgt meestal voor een rustiger en stabieler dim resultaat. Toch blijft de combinatie van dimmer, driver en lichtbron altijd bepalend. Controleer daarom goed welke techniek wordt voorgeschreven.

Wil je zeker weten dat je de juiste dim oplossing kiest? Bekijk dan ons volledige aanbod aan dim oplossingen of neem contact op met je vaste groothandel. Onze specialisten denken graag met je mee over een betrouwbare installatie.
