Plafond inbouw

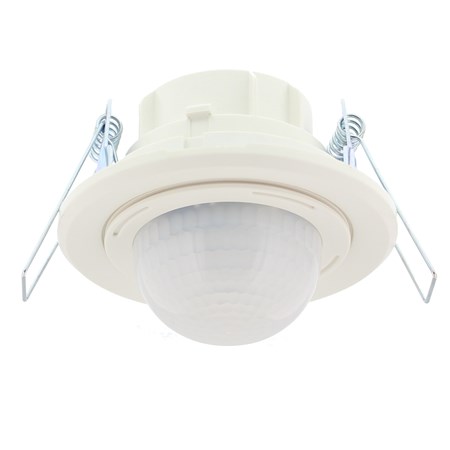

870580 - PLF-IB-PIR/80

Een geavanceerde aanwezigheids- of als afwezigheidsdetector met een dubbel uitgevoerd detectieveld van 80 m² vloeroppervlak. Op een schakelblok kunnen in totaal 3 sensoren (1 master + 2 slaves) worden aangesloten met een verdeelstekker (870589) zodat het totale detectieveld van 80m² naar 240m² kan worden uitgebreid. Ook kunnen de uitgangen van meerdere schakelblokken parallel worden geschakeld om meer dan 320m² te besturen. Hiervoor geldt het advies om een hulprelais te gebruiken die door de schakelblokken parallel wordt bestuurd.

De montagehoogte bedraagt 2,5-5 meter. De horizontale detectiehoek is instelbaar van 1 tot 360°. De naar beneden gerichte passief-infrarode detectiekegel bestrijkt voor aanwezigheidsdetectie een veld van 30 m2 en voor bewegingsmelding een veld van 50 m2.

De detector is met een inbouwmaat van 65 mm makkelijk te installeren. De koppeling van de sensor en het schakelblok gebeurt met een RJ-connector.

De instellingen zijn via potentiometers direct op het uitklapbare bedieningspaneel te wijzigen of via infrarood afstandsbediening IR-10 (870588). De sensor is uitgerust met een rode LED dat alleen brandt bij detectie zodat het detectieveld snel kan worden verkend of oplicht wanneer via de IR-10 een wijziging wordt uitgevoerd. De 870580 heeft twee relaisuitgangen waarvan relais 2 na het verwijderen van de zekering potentiaal vrij is.

Deze aanwezigheidsdetector kan praktisch alle lichtsoorten aansturen waaronder LED-verlichting tot 1000 VA of maximaal 16 hoogfrequente EVSA´s. De detector is op te nemen in een netwerk en kan worden ingezet voor de regeling van HVAC-installaties.De nalooptijd is instelbaar op minimaal 2 seconden en maximaal op 60 minuten.Ter voorkoming van grote inschakelstromen bij het gebruik van meerdere sensoren heeft deze aanwezigheidsdetector een instelbare “veegschakeling”. De detector is vervaardigd van mat thermoplast in elektrowit (RAL 9010).

Inhoud verpakking: CT á 1 PCE

870580 - PLF-IB-PIR/80

Technische gegevens : 870580 - PLF-IB-PIR/80

Uitvoering
Presentiemelder
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Type
Complete sensor
Met DALI interface
Nee
Techniek
Passief infrarood
Constantlichtregeling
Nee
HVAC-aansturing
Ja
Gedwongen uitschakeling
Ja
Aansluiting sensor
RJ12
Soort contact
Relais
Koppelbaar aan netwerk
Nee
Geschikt voor wandmontage
Nee
Optimale montagehoogte (m)
2,5
Max. reikwijdte zijwaarts (m)
5
LED verlichting (VA)
1000
Diameter reikwijdte op vloer (m)
10
Geschikt voor draadloos
Nee
Bediening op afstand
Ja
Max. aantal hoogfrequente EVSA
16
Met afstandsbediening
Nee
Aanspreekgevoeligheid instelbaar
Ja
Aanspreekhelderheid instelbaar
Ja
Ohmse belasting in Watt (W)
2200
Montagewijze
Inbouw (stucwerk)
Max. montagehoogte (m)
5
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Oppervlaktebescherming
Gelakt
Uitvoering oppervlakte
Mat
Kleur
Wit
RAL-Nummer (vergelijkbaar)
9010
Transparant
Nee
Beschermingsgraad (IP)
IP40
Spanningstype
AC
Min. nalooptijd (s)
2
Lengte (mm)
150
Max. nalooptijd (min)
60
Hoek reikwijdte horizontaal (°)
30 - 360
Inbouwhoogte sensor (mm)
35
Geschikt voor veegschakeling
Ja
Aanspreekhelderheid (lx)
5 - 10000
Dimfunctie Aanwezig
Nee
Max. schakelvermogen (W)
2300
Eigen verbruik (W)
1,5
Inbouwmaat (mm)
65
Temperatuur (°C)
0 - 45
Aantal schakelzones
1
Max. inschakelstroom (A)
800
Frequentie (Hz)
50 - 60
Scanhoek (°)
360
Max. presentiebereik (m²)
315
Geschikt voor plafondmontage
Ja
Aansluitwijze
Schroefklem
Met aansluitkabel
Nee
Voorgestekkerd
Niet voorgestekkerd
Breedte (mm)
58
Hoogte (mm)
34
Inbouwdiameter (mm)
65
Inclusief Lensmasker
Ja
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Met IFTTT ondersteuning
Nee
Nom. spanning (V)
230 - 230
Aansluit Spanningsbereik (V)
220 - 240
Contacten / uitgang
1x Potentiaalvrij Contact + 1x Maakcontact
Nul doorgang bestuurd relais
Ja
Diameter reikwijdte op vloer (Max. hoogte) (m)
20
Oppervlakte Detectieveld (m²)
80
Oppervlakte Detectieveld (Max. Hoogte) (m²)
315
Max. aantal slave sensoren (st)
2
Met akoestische sensor
Nee
Plafondinbouwmontage zonder installatiedoos
Ja
Compatible met Casambi
Nee
