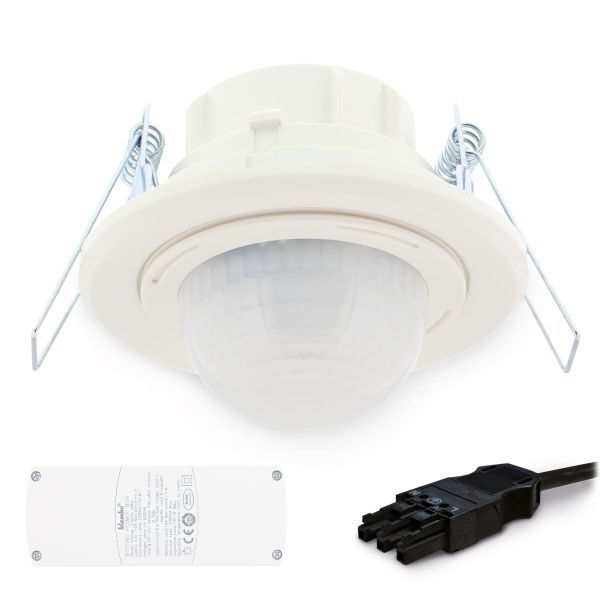

Aanwezigheidsmelder plafond PIR, 2300W, 10M, 80m2, Winsta
Artikelnummer: 870972 Type: PLF-IBPIR80-WIN EAN: 8716643059108
Aanwezigheidsmelder plafond PIR, 2300W, 10M, 80m2, Winsta
Artikelnummer: 870972 | Type: PLF-IBPIR80-WIN | EAN: 8716643059108
Een geavanceerde aanwezigheids- of als afwezigheidsdetector met een dubbel uitgevoerd detectieveld van 80 m² vloeroppervlak. Op een schakelblok kunnen in totaal 4 sensoren worden aangesloten met een verdeelstekker (870589) zodat het totale detectieveld van 80m² naar 320m² kan worden uitgebreid. Ook kunnen de uitgangen van meerdere schakelblokken parallel worden geschakeld om meer dan 320m² te besturen. Hiervoor geldt het advies om een hulprelais te gebruiken die door de schakelblokken parallel wordt bestuurd.
De montagehoogte bedraagt 2,5-5 meter. De horizontale detectiehoek is instelbaar van 1 tot 360°. De naar beneden gerichte passief-infrarode detectiekegel bestrijkt voor aanwezigheidsdetectie een veld van 30 m2 en voor bewegingsmelding een veld van 50 m2.
De detector is met een inbouwmaat van 65 mm makkelijk te installeren. De koppeling van de sensor en het schakelblok gebeurt met een RJ-11-connector.
De instellingen zijn via potentiometers direct op het uitklapbare bedieningspaneel te wijzigen of via infrarood signaal met de IR-10. De sensor is uitgerust met een rode LED dat alleen brandt bij detectie zodat het detectieveld snel kan worden verkend of oplicht wanneer via de IR-10 een wijziging wordt uitgevoerd. De 870580 heeft twee relaisuitgangen waarvan relais 2 na het verwijderen van de zekering potentiaal vrij is.
Deze aanwezigheidsdetector kan praktisch alle lichtsoorten aansturen waaronder LED-verlichting tot 1000 VA of maximaal 16 hoogfrequente EVSA´s. De detector is op te nemen in een netwerk en kan worden ingezet voor de regeling van HVAC-installaties.De nalooptijd is instelbaar op minimaal 2 seconden en maximaal op 60 minuten.Ter voorkoming van grote inschakelstromen bij het gebruik van meerdere sensoren heeft deze aanwezigheidsdetector een instelbare “veegschakeling”. De detector is vervaardigd van mat thermoplast in elektrowit (RAL 9010).
Technische gegevens
Gerelateerde producten
Accessoires
Veelgestelde vragen
Aanwezigheidsmelder plafond PIR, 2300W, 10M, 80m2, Winsta
| Specificaties | Waarde |
| Onderdeel serie | Aanwezigheidsmelder |
| Montagewijze | Inbouw (stucwerk) |
| Locatie | Plafond |
| Beschermingsgraad (IP) | IP40 |
| Aanspreekhelderheid | 5 - 10000 lx |
| HVAC-aansturing | |
| Optimale montagehoogte | 2.5 m |
| Bereik | Ø - 10m |
| Type connector | Bewegings- en aanwezigheidsmelder |
| Constantlichtregeling | |
| Stekerbaar | met Winsta |
| Slave sensoren beschikbaar | |
| Bediening op afstand | |
| Met afstandsbediening | |
| Lengte | 150 mm |
| Breedte | 80 mm |
| Hoogte | 25 mm |
| Diameter | 80 mm |
| Inbouwhoogte | 35 mm |
| Inbouwdiepte | 38 mm |
| Inbouwdiameter | 65 mm |
| Inbouwmaat | 65 mm |
| Max. montagehoogte | 5 m |
| Max. reikwijdte zijwaarts | 5 m |
| Max. aantal hoogfrequente EVSA | 16 |
| Diameter reikwijdte op vloer | 10 m |
| Diameter reikwijdte op vloer (Max. hoogte) | 20 m |
| Ohmse belasting in Watt | 2200 W |
| LED verlichting | 1000 VA |
| Aantal schakelzones | 1 |
| Bewegingssensor/aanwezigheidsdetector technologie | Passief infrarood |
| Aansluiting sensor | RJ12 |
| Soort contact | Relais |
| Aanspreekgevoeligheid instelbaar | |
| Aanspreekhelderheid instelbaar | |
| Kleur | Wit |
| RAL-nummer (vergelijkbaar) | 9010 |
| Materiaal | Kunststof |
| Materiaalkwaliteit | Thermoplast |
| Oppervlaktebescherming | Gelakt |
| Uitvoering oppervlakte | Mat |
| Spanningstype | AC |
| Max. inschakelstroom | 800 A |
| Min. nalooptijd | 2 s |
| Max. nalooptijd | 60 min |
| Hoek reikwijdte horizontaal | 30 - 360 ° |
| Nom. spanning | 220 - 240 V |
| Max. schakelvermogen | 2300 W |
| Max. aantal slave sensoren | 2 st |
| Max. presentiebereik | 315 m² |
| Scanhoek | 360 ° |
| Eigen verbruik | 1.5 W |
| Aansluitwijze | Accessoire |
| Frequentie | 50 - 60 Hz |
| Geschikt voor plafondmontage | |
| Geschikt voor wandmontage | |
| Geschikt voor draadloos | |
| Gedwongen uitschakeling | |
| Met aansluitkabel | |
| Inclusief Lensmasker | |
| Nul doorgang bestuurd relais | |
| Oppervlakte Detectieveld | 80 m² |
| Oppervlakte Detectieveld (Max. Hoogte) | 315 m² |
| Plafondinbouwmontage zonder installatiedoos | |
| Dimfunctie met dimmerbasiselement | |
| Koppelbaar aan netwerk | |
| Compatible met Casambi | |
| Compatible met Google Assistant | |
| Compatible met Amazon Alexa | |
| Dimfunctie aanwezig | |
| Met akoestische sensor | |
| Transparant | |
| Met IFTTT ondersteuning | |
| Geschikt voor veegschakeling | |
| Geschikt voor wandmontage - oud | |
| Opnemertype | Passief infrarood |
| Temperatuur | 0 - 45 °C |
| Met DALI interface | |
| Type component | Sensor |
