▶ Plafond inbouw

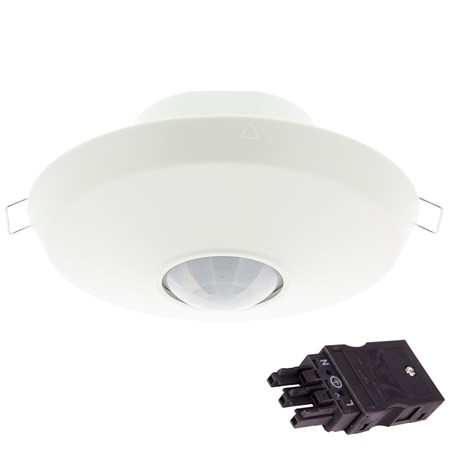

870974 - PLF-IOB-PIR-WIN

Kant en klaar Winsta plat stekerbaar!

Uni betekent universele montage. Deze universele detector wordt compleet als set geleverd inclusief opbouw montagedoos, bevestigings veren en afdekbeschermkap. Hierdoor is het mogelijk om de detector op allerlei mogelijke manieren te monteren. De meest voorkomende montagewijzen zijn Inbouw in een verlaagd vals plafond, Inbouw in een centraal-, of inbouwdoos, Opbouw binnen tegen een plafond of centraaldoos, Opbouw buiten tegen de onderzijde van een oversteek / overkapping, inbouw-, of centraaldoos. Met de nieuwste generatie lenzen is deze detector zéér gevoelig en detecteert +/- 40m² vloeroppervlakte (kegelvormig detectieveld) en is bovendien instelbaar in tijd en in luxwaarde schakeldrempel. Deze detector is geschikt voor alle verlichtingsoorten zoals bijv. hoogfrequente TL verlichting (900VA), ledverlichting, halogeenverlichting in laag-, en hoogvolt.

Inhoud verpakking: CT á 1 PCE

Technische gegevens
Vergelijkbaar product
Downloads

Technische gegevens : 870974 - PLF-IOB-PIR-WIN

Uitvoering

Presentiemelder

Bewegingssensor/aanwezigheidsdetector technologie

Passief infrarood

Type

Complete sensor

Met DALI interface

Nee

Techniek

Passief infrarood

Constantlichtregeling

Nee

HVAC-aansturing

Nee

Gedwongen uitschakeling

Nee

Soort contact

Relais

Koppelbaar aan netwerk

Nee

Geschikt voor wandmontage

Nee

Optimale montagehoogte (m)

2,5

Max. reikwijdte zijwaarts (m)

LED verlichting (VA)

500

Diameter reikwijdte op vloer (m)

Geschikt voor draadloos

Nee

Bediening op afstand

Nee

Max. aantal hoogfrequente EVSA

Met afstandsbediening

Nee

Belasting bij hoogfrequente EVSA (VA)

900

Aanspreekgevoeligheid instelbaar

Aanspreekhelderheid instelbaar

Ohmse belasting in Watt (W)

2000

Montagewijze

Inbouw (stucwerk)

Max. montagehoogte (m)

Materiaal

Kunststof

Materiaalkwaliteit

Thermoplast

Oppervlaktebescherming

Gelakt

Uitvoering oppervlakte

Mat

Kleur

Wit

RAL-Nummer (vergelijkbaar)

9010

Transparant

Nee

Beschermingsgraad (IP)

IP44

Spanningstype

Min. nalooptijd (s)

Max. nalooptijd (min)

Hoek reikwijdte horizontaal (°)

1 - 360

Inbouwhoogte sensor (mm)

Aanspreekhelderheid (lx)

5 - 10000

Dimfunctie Aanwezig

Nee

Max. schakelvermogen (W)

2200

Eigen verbruik (W)

0,8

Inbouwmaat (mm)

Temperatuur (°C)

0 - 45

Aantal schakelzones

Frequentie (Hz)

50 - 60

Scanhoek (°)

360

Max. presentiebereik (m²)

Geschikt voor plafondmontage

Aansluitwijze

Overig

Met aansluitkabel

Voorgestekkerd

met Winsta

Breedte (mm)

111,5

Hoogte (mm)

Diameter (mm)

111,5

Inbouwdiepte (mm)

Inbouwdiameter (mm)

Inclusief Lensmasker

Compatible met Google Assistant

Nee

Compatible met Amazon Alexa

Nee

Met IFTTT ondersteuning

Nee

Nom. spanning (V)

230 - 230

Aansluit Spanningsbereik (V)

230 - 230

Contacten / uitgang

1 maakcontact

Nul doorgang bestuurd relais

Diameter reikwijdte op vloer (Max. hoogte) (m)

Oppervlakte Detectieveld (m²)

Met akoestische sensor

Nee

Plafondinbouwmontage zonder installatiedoos

Compatible met Casambi

Nee

Vergelijkbaar product

Varianten

870464 - HB-PIR-UNI 15M

▶Max. reikwijdte zijwaarts (m): 3,5
▶LED verlichting (VA): 800
▶Diameter reikwijdte op vloer (m): 20
▶LED verlichting (W): 600
▶Bediening op afstand: Ja
▶Max. aantal hoogfrequente EVSA: 25
▶Aanspreekgevoeligheid instelbaar: Nee
▶Montagewijze: Universeel voor opbouw en inbouw
▶Max. montagehoogte (m): 15
▶Beschermingsgraad (IP): IP55
▶Min. nalooptijd (s): 30
▶Hoek reikwijdte horizontaal (°): 5 - 360
▶Inbouwhoogte sensor (mm): 65
▶Aanspreekhelderheid (lx): 10 - 2000
▶Max. schakelvermogen (W): 2000
▶Eigen verbruik (W): 0,5
▶Inbouwmaat (mm): 63
▶Temperatuur (°C): -10 - +40
▶Max. inschakelstroom (A): 800
▶Max. presentiebereik (m²): 320
▶Aansluitwijze: Schroefklem
▶Met aansluitkabel: Nee
▶Breedte (mm): 105
▶Hoogte (mm): 62,5
▶Diameter (mm): 105
▶Inbouwdiepte (mm): 43,5
▶Inbouwdiameter (mm): 68
▶Nom. spanning (V): 220 - 240
▶Aansluit Spanningsbereik (V): 220 - 240
▶Diameter reikwijdte op vloer (Max. hoogte) (m): 20
▶Oppervlakte Detectieveld (Max. Hoogte) (m²): 320

870470 - IB-PIR-ECO-WH

▶Max. reikwijdte zijwaarts (m): 3,5
▶LED verlichting (VA): 800
▶Diameter reikwijdte op vloer (m): 7
▶LED verlichting (W): 600
▶Max. aantal hoogfrequente EVSA: 25
▶Aanspreekgevoeligheid instelbaar: Nee
▶Max. montagehoogte (m): 4
▶RAL-Nummer (vergelijkbaar): 9016
▶Beschermingsgraad (IP): IP20
▶Min. nalooptijd (s): 30
▶Hoek reikwijdte horizontaal (°): 5 - 360
▶Inbouwhoogte sensor (mm): 65
▶Aanspreekhelderheid (lx): 10 - 2000
▶Max. schakelvermogen (W): 2000
▶Eigen verbruik (W): 1,2
▶Inbouwmaat (mm): 63
▶Temperatuur (°C): -10 - +40
▶Max. inschakelstroom (A): 800
▶Aansluitwijze: Schroefklem
▶Met aansluitkabel: Nee
▶Breedte (mm): 80
▶Hoogte (mm): 5
▶Diameter (mm): 80
▶Inbouwdiepte (mm): 67
▶Inbouwdiameter (mm): 63
▶Nom. spanning (V): 220 - 240
▶Aansluit Spanningsbereik (V): 220 - 240
▶Diameter reikwijdte op vloer (Max. hoogte) (m): 9
▶Oppervlakte Detectieveld (Max. Hoogte) (m²): 64

870472 - IB-PIR-ECO-ZW

▶Max. reikwijdte zijwaarts (m): 4,5
▶LED verlichting (VA): 800
▶Diameter reikwijdte op vloer (m): 7
▶LED verlichting (W): 400
▶Max. aantal hoogfrequente EVSA: 25
▶Max. montagehoogte (m): 4
▶Kleur: Zwart
▶RAL-Nummer (vergelijkbaar): 9005
▶Beschermingsgraad (IP): IP20
▶Min. nalooptijd (s): 30
▶Hoek reikwijdte horizontaal (°): 5 - 360
▶Inbouwhoogte sensor (mm): 65
▶Aanspreekhelderheid (lx): 10 - 2000
▶Max. schakelvermogen (W): 2300
▶Inbouwmaat (mm): 68
▶Temperatuur (°C): -10 - +40
▶Max. inschakelstroom (A): 800
▶Aansluitwijze: Schroefklem
▶Met aansluitkabel: Nee
▶Breedte (mm): 80
▶Hoogte (mm): 5
▶Diameter (mm): 80
▶Inbouwdiepte (mm): 67
▶Inbouwdiameter (mm): 63
▶Nom. spanning (V): 220 - 240
▶Aansluit Spanningsbereik (V): 220 - 240
▶Contacten / uitgang: 1x Potentiaalvrij Contact + 1x Maakcontact
▶Diameter reikwijdte op vloer (Max. hoogte) (m): 9
▶Oppervlakte Detectieveld (m²): 65
▶Oppervlakte Detectieveld (Max. Hoogte) (m²): 64

870474 - PLF-OPB-PIR-UNI9

▶HVAC-aansturing: Ja
▶Geschikt voor wandmontage: Ja
▶Max. reikwijdte zijwaarts (m): 4,5
▶LED verlichting (VA): 800
▶Diameter reikwijdte op vloer (m): 9
▶Bediening op afstand: Ja
▶Max. aantal hoogfrequente EVSA: 16
▶Ohmse belasting in Watt (W): 2300
▶Montagewijze: Universeel voor opbouw en inbouw
▶Beschermingsgraad (IP): IP55
▶Min. nalooptijd (s): 30
▶Hoek reikwijdte horizontaal (°): 5 - 360
▶Inbouwhoogte sensor (mm): 65
▶Aanspreekhelderheid (lx): 10 - 2000
▶Max. schakelvermogen (W): 2300
▶Inbouwmaat (mm): 68
▶Temperatuur (°C): -10 - +40
▶Max. inschakelstroom (A): 800
▶Max. presentiebereik (m²): 65
▶Aansluitwijze: Schroefklem
▶Met aansluitkabel: Nee
▶Breedte (mm): 105
▶Hoogte (mm): 48
▶Diameter (mm): 105
▶Inbouwdiepte (mm): 43,5
▶Inbouwdiameter (mm): 68
▶Nom. spanning (V): 220 - 240
▶Aansluit Spanningsbereik (V): 220 - 240
▶Contacten / uitgang: 1x Potentiaalvrij Contact + 1x Maakcontact
▶Diameter reikwijdte op vloer (Max. hoogte) (m): 12
▶Oppervlakte Detectieveld (m²): 65
▶Oppervlakte Detectieveld (Max. Hoogte) (m²): 113

870476 - PLF-OPB-PIR-UNI9-ZW

▶HVAC-aansturing: Ja
▶Geschikt voor wandmontage: Ja
▶Max. reikwijdte zijwaarts (m): 4
▶LED verlichting (VA): 800
▶Diameter reikwijdte op vloer (m): 9
▶Bediening op afstand: Ja
▶Montagewijze: Universeel voor opbouw en inbouw
▶Kleur: Zwart
▶RAL-Nummer (vergelijkbaar): 9005
▶Beschermingsgraad (IP): IP55
▶Min. nalooptijd (s): 30
▶Hoek reikwijdte horizontaal (°): 30 - 360
▶Inbouwhoogte sensor (mm): 43,5
▶Aanspreekhelderheid (lx): 10 - 2000
▶Max. schakelvermogen (W): 2300
▶Inbouwmaat (mm): 68
▶Temperatuur (°C): -20 - +45
▶Max. inschakelstroom (A): 800
▶Max. presentiebereik (m²): 65
▶Aansluitwijze: Schroefklem
▶Met aansluitkabel: Nee
▶Breedte (mm): 105
▶Hoogte (mm): 48
▶Diameter (mm): 105
▶Inbouwdiepte (mm): 43,5
▶Inbouwdiameter (mm): 68
▶Nom. spanning (V): 220 - 240
▶Aansluit Spanningsbereik (V): 220 - 240
▶Contacten / uitgang: 1x Potentiaalvrij Contact + 1x Maakcontact
▶Diameter reikwijdte op vloer (Max. hoogte) (m): 12
▶Oppervlakte Detectieveld (Max. Hoogte) (m²): 113

870480 - PLF-INB-UNI-24M

▶HVAC-aansturing: Ja
▶LED verlichting (VA): 800
▶Diameter reikwijdte op vloer (m): 24
▶Bediening op afstand: Ja
▶Montagewijze: Universeel voor opbouw en inbouw
▶Max. montagehoogte (m): 2,5
▶Beschermingsgraad (IP): IP55
▶Min. nalooptijd (s): 10
▶Max. nalooptijd (min): 60
▶Hoek reikwijdte horizontaal (°): 30 - 360
▶Inbouwhoogte sensor (mm): 54
▶Aanspreekhelderheid (lx): 10 - 2000
▶Max. schakelvermogen (W): 2000
▶Max. inschakelstroom (A): 10
▶Max. presentiebereik (m²): 465
▶Aansluitwijze: Schroefklem
▶Met aansluitkabel: Nee
▶Breedte (mm): 105
▶Hoogte (mm): 79
▶Diameter (mm): 105
▶Inbouwdiepte (mm): 44,5
▶Inbouwdiameter (mm): 68
▶Nom. spanning (V): 220 - 240
▶Aansluit Spanningsbereik (V): 220 - 240
▶Contacten / uitgang: 1x Potentiaalvrij Contact
▶Diameter reikwijdte op vloer (Max. hoogte) (m): 24
▶Oppervlakte Detectieveld (m²): 30
▶Oppervlakte Detectieveld (Max. Hoogte) (m²): 465

870550 - PLF-IB-PIR

▶HVAC-aansturing: Ja
▶LED verlichting (VA): 800
▶Diameter reikwijdte op vloer (m): 7
▶Bediening op afstand: Ja
▶Max. montagehoogte (m): 5
▶Min. nalooptijd (s): 6
▶Inbouwhoogte sensor (mm): 50
▶Max. schakelvermogen (W): 2000
▶Max. presentiebereik (m²): 165
▶Aansluitwijze: Schroefklem
▶Met aansluitkabel: Nee
▶Breedte (mm): 80
▶Hoogte (mm): 15
▶Diameter (mm): 80
▶Inbouwdiepte (mm): 38
▶Aansluit Spanningsbereik (V): 220 - 240
▶Diameter reikwijdte op vloer (Max. hoogte) (m): 14,5
▶Oppervlakte Detectieveld (Max. Hoogte) (m²): 165

870551 - PLF-IB-PIR1U

▶HVAC-aansturing: Ja
▶LED verlichting (VA): 1000
▶Diameter reikwijdte op vloer (m): 6
▶Max. montagehoogte (m): 5
▶Beschermingsgraad (IP): IP40
▶Inbouwhoogte sensor (mm): 50
▶Aansluitwijze: Schroefklem
▶Met aansluitkabel: Nee
▶Breedte (mm): 80
▶Hoogte (mm): 16
▶Diameter (mm): 80
▶Inbouwdiepte (mm): 38
▶Aansluit Spanningsbereik (V): 220 - 240
▶Diameter reikwijdte op vloer (Max. hoogte) (m): 8
▶Oppervlakte Detectieveld (Max. Hoogte) (m²): 50

870555 - PLF-IB-PIRS10

▶Type: Slave sensor
▶HVAC-aansturing: Ja
▶Diameter reikwijdte op vloer (m): 7
▶Bediening op afstand: Ja
▶Max. montagehoogte (m): 5
▶Beschermingsgraad (IP): IP20
▶Max. presentiebereik (m²): 165
▶Breedte (mm): 80
▶Hoogte (mm): 15
▶Diameter (mm): 80
▶Inbouwdiepte (mm): 38
▶Diameter reikwijdte op vloer (Max. hoogte) (m): 8
▶Oppervlakte Detectieveld (Max. Hoogte) (m²): 50

870557 - PLF-IOB-PIR/UNI

▶Diameter reikwijdte op vloer (m): 7
▶Montagewijze: Universeel voor opbouw en inbouw
▶Max. montagehoogte (m): 5
▶Aansluitwijze: Schroefklem
▶Met aansluitkabel: Nee
