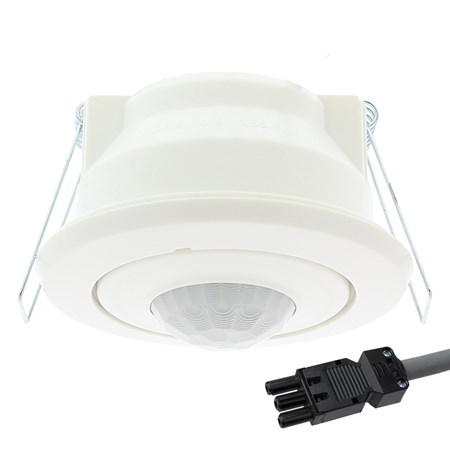

870950 - PLF-IB-PIR/Q-Wi
Aanwezigheiddetector plafond Inbouw PIR 230Vac max.vermogen 2200W met detectiehoek 360° 8M. Voorzien van 1-10V daglichtsturing die ook met een pulsdrukker handmatig bedient kan worden. Lux en tijd instelbaar + Wielandstekers GST 18/3. Deze detector kan ook met afstandsbediening IR11Dim worden ingeregeld.
Inhoud verpakking: CT á 1 PCE
Technische gegevens : 870950 - PLF-IB-PIR/Q-Wi
Uitvoering
Presentiemelder
Opnemertype
Passief infrarood
Type
Complete sensor
Techniek
Passief infrarood
Constantlichtregeling
Ja
HVAC-aansturing
Nee
Gedwongen uitschakeling
Nee
Aansluiting sensor
RJ12
Soort contact
Relais
Optimale montagehoogte (m)
2,5
Halogeen verlichting (laagvolt)
1000VA (600W)
Overbruggingsschakelaar
Ja
Max. reikwijdte zijwaarts (m)
4
LED verlichting (VA)
500
Max. reikwijdte frontaal (m)
4
Spaarlampen
600VA / 400W
Diameter reikwijdte op vloer (m)
8
Ind. Par. Gecompenseerde Belasting
900 VA / 100 uF
Bediening op afstand
Ja
Max. aantal hoogfrequente EVSA
15
Belasting bij hoogfrequente EVSA (VA)
1000
Aanspreekgevoeligheid instelbaar
Ja
Aanspreekhelderheid instelbaar
Ja
Ohmse belasting in Watt (W)
2000
Montagewijze
Inbouw (stucwerk)
Max. montagehoogte (m)
5
Materiaal
Kunststof
Kwaliteitsklasse
Thermoplast
Oppervlaktebescherming
Gelakt
Uitvoering oppervlakte
Mat
Kleur
Wit
RAL-Nummer (vergelijkbaar)
9010
Beschermingsgraad (IP)
IP40
Spanningstype
AC
Min. nalooptijd (s)
10
Lengte (mm)
140
Max. nalooptijd (min)
30
Hoek reikwijdte horizontaal (°)
30 - 360
Inbouwhoogte sensor (mm)
53
Kabellengte Sensor (m)
1
Aanspreekhelderheid (lx)
5 - 10000
Dimfunctie Aanwezig
Ja
Max. schakelvermogen (W)
2000
Eigen verbruik (W)
1,2
Inbouwmaat (mm)
65
Temperatuur (°C)
0 - 45
Aantal schakelzones
1
Max. inschakelstroom (A)
800
Stuurstroom (mA)
100
Frequentie (Hz)
50 - 60
Scanhoek (°)
360
Max. presentiebereik (m²)
50
Geschikt voor plafondmontage
Ja
Voorgestekkerd
met Wieland GST 18/3
Breedte (mm)
80
Hoogte (mm)
19
Diameter (mm)
80
Inbouwdiepte (mm)
34
Inbouwdiameter (mm)
65
Inclusief Lensmasker
Ja
Nom. spanning (V)
230 - 230
Aansluit Spanningsbereik (V)
220 - 240
Contacten / uitgang
1 Maakcontact + 1 x 1-10V Analog
Nul doorgang bestuurd relais
Ja
Puls
Ja
Diameter reikwijdte op vloer (Max. hoogte) (m)
8
Oppervlakte Detectieveld (m²)
50
Oppervlakte Detectieveld (Max. Hoogte) (m²)
50
Zelfleerfunctie voor Luxwaarde
Nee
Geschikt voor wandmontage
Nee
