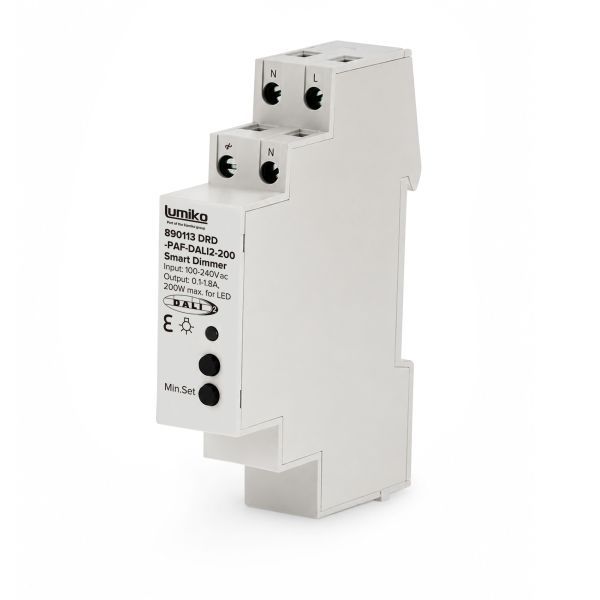

Lumiko DINrail dimmer DALI2, 200W LED, Fase afsnijding, Puls | 890113

Artikelnummer: 890113 Type: DRD-PAF-DALI2-200 EAN: 8716643080133
brand image
Lumiko DINrail dimmer DALI2, 200W LED, Fase afsnijding, Puls | 890113
overlay

Lumiko DINrail dimmer DALI2, 200W LED, Fase afsnijding, Puls | 890113

Artikelnummer: 890113 | Type: DRD-PAF-DALI2-200 | EAN: 8716643080133

Deze intelligente DALI-2 dimmer is voor gebruik in de meterkast of plaatsing op een DIN-rail. De dimmer kan bediend worden via het DALI-2 protocol en daarmee gekoppeld worden aan universele DALI-2 systemen. Daarnaast heeft de dimmer ook een puls-ingang om hem bekabeld te kunnen bedienen. De dimmer is aan te sturen via DALI-2 of puls en stuurt de verlichting aan via fase-afsnijding.

  • DALI-2 (DT6)
  • Uitgang: fase afsnijding
  • LED max. 200W
  • DIN-rail bevestiging
  • Min. lichtniveau instelbaar
  • Ingang voor pulsschakelaar

Inhoud verpakking: 1 Stuk in Kist

Downloads

Alle documentatie op een rij

brand image
Technische gegevens
Gerelateerde producten
Accessoires
Downloads
Veelgestelde vragen

Technische gegevens

SpecificatiesWaarde
Type dimmerDIN-rail
SamenstellingBasiselement
BedieningswijzeAccessoire
ProtocolDALI
Type belastingUniverseel en LED retrofit
Nom. spanning100 - 240 V
Frequentie50 - 60 Hz
Nom. belasting vermogensweerstand1 - 400 W
Dimbaar fase afsnijding
MontagewijzeDRA (DIN-rail adapter)
BevestigingswijzeDIN rail montage
Geschikt voor beschermingsgraad (IP)IP20
Schakelmateriaalhoogte90 mm
Schakelmateriaalbreedte18 mm
Schakelmateriaaldiepte66 mm
MateriaalKunststof
Uitvoering oppervlakteMat
KleurWit
RAL-nummer (vergelijkbaar)9010
Geschikt voor toepassing met drukker
Lichtwaardegeheugen
Geschikt voor toepassing met RF-drukker
Geschikt voor toepassing met IR-drukker
MateriaalkwaliteitThermoplast
OppervlaktebeschermingOnbehandeld
App besturing via Bluetooth
Dimbaar fase aansnijding
Nom. belasting inductiestroom1 - 400 VA
AansluitwijzeSchroefklem
Breedte18 mm
Hoogte90 mm
Diepte66 mm
Max. schakelvermogen LED200 W
AfdekkingenNiet van toepassing
Ohmse belasting0 - 400 W
Draadloos
VoedingssysteemNetspanning
Minimale helderheid instelbaar
Type dimmingFase afsnijding
Ingang voor nevenunit
Transparant
Seriedimmer
Type componentDimmer

Gerelateerde producten

890103 - IB-DPAF-DALI-200
Lumiko Inbouw dimmer DALI fase afsnijding, 1-200W LED, puls / DALI | 890103
DALI2 inbouwmodule voor fase afsnijdings verlichting. Deze kleine inbouwmodule past in een inbouwdoos (achter een schakelaar of boven de plafondkap van een ...
890119 - DRS-4x12A-DALI2
overlay
Lumiko DINrail schakelrelais DALI2, 4 x 12A potentiaalvrij | 890119
DIN-rail DALI-2 schakelrelais, plaats dit 4-voudige schakelrelais in de meterkast door de 35mm DINrail bevestiging. Deze module is voorzien van vier ...
890115 - DRD-PAF-ZG-200
overlay
Lumiko DINrail dimmer Zigbee, 200W LED, Fase afsnijding, Puls/ draadloos | 890115
Deze intelligente Zigbee dimmer is voor gebruik in de meterkast of plaatsing op een DIN-rail. De dimmer kan bediend worden via het zigbee protocol en daarmee ...

Accessoires & opties

891005 - D-UNI-DALI-MAST
Lumiko DALI master led dimmer 230V | 891005
Deze Lumiko DALI master dimmer is geschikt voor het schakelen en dimmen van DALI-verlichting. Dat betekent dat onze 230V druk (draai) LED dimmer gelijktijdig tot 50 ...

Downloads

890113 - Handleiding Productblad - 890113

890113 productvragen

Hoeveel DALI-adressen gebruikt de 890113?

De 890113 meldt zich met één DALI-adres aan. Je bedient daarmee één aangesloten dimkanaal.

Dit past bij de DT6-functie voor éénkanaals verlichting. De module gebruikt dus niet meerdere adressen voor dezelfde uitgang.

Wat doet de Lumiko 890113 DALI DINrail dimmer?

De 890113 is een DALI-2 DT6 DINrail dimmer. Hij is bedoeld voor fase-afsnijdingsdimbare verlichting.

De uitgang ondersteunt maximaal 200 watt led bij 230 volt. De module heeft ook een soft start.

Daarnaast kun je het minimale lichtniveau instellen. Met een breedte van 18 millimeter gebruikt hij één moduleplaats.

Kan normale dimbare verlichting worden opgenomen in DALI-2?

Ja. De 890113 maakt standaard fase-dimbare verlichting onderdeel van een DALI-2 netwerk.

De module ontvangt opdrachten vanuit het DALI-systeem. Vervolgens levert hij een fase-afgesneden uitgang aan de aangesloten verlichting.

Hierdoor kun je bestaande dimtechniek combineren met digitale DALI-besturing. De aangesloten verlichting hoeft zelf geen DALI-driver te bevatten.

Werkt de 890113 met ieder DALI-2 systeem?

De dimmer kan worden gekoppeld aan universele DALI-2 systemen. Na installatie meldt hij zich met één DALI-adres aan.

De verdere programmering wordt uitgevoerd via de gebruikte DALI-controller. Raadpleeg daarvoor altijd de documentatie van het besturingssysteem.

Kan de 890113 zonder DALI-netwerk worden gebruikt?

Ja. Zonder DALI-netwerk bedien je de dimmer met één of meerdere externe pulsschakelaars.

Meerdere pulsschakelaars sluit je parallel aan. Daarmee kun je de verlichting vanaf verschillende plaatsen bedienen.

Kort drukken schakelt de verlichting aan of uit. Ingedrukt houden verhoogt of verlaagt het lichtniveau.

Kun je DALI en een pulsschakelaar gelijktijdig gebruiken?

Nee. Je gebruikt de 890113 via DALI-2 of via externe pulsschakelaars.

De twee bedieningsmethoden kunnen niet binnen dezelfde installatie worden gecombineerd. Kies daarom vooraf welke aansturing je wilt toepassen.

Waarom heeft de 890113 een instelbaar minimaal lichtniveau?

Sommige belastingen kunnen op het laagste niveau onrustig dimmen of flikkeren. Daarom kun je een passend minimum instellen.

Na het instellen dimt de verlichting niet verder dan deze waarde. Dat ondersteunt een stabieler dimbeeld binnen het bruikbare bereik.

Het maximale niveau blijft gewoon beschikbaar. Het ingestelde minimum kun je later opnieuw aanpassen of resetten.

Welke DALI DINrail module heb je nodig?

Kies de 890113 wanneer je fase-dimbare ledverlichting via DALI wilt dimmen. Deze module ondersteunt maximaal 200 watt led.

Kies de 890119 wanneer vier groepen of apparaten alleen geschakeld moeten worden. Iedere uitgang wordt afzonderlijk aangestuurd.

Controleer vooraf het vermogen, de spanning en de beschikbare ruimte op de DIN-rail. Zo voorkom je aanpassingen tijdens de montage.

Algemene DALI DINrail vragen

Waar zijn de DALI DINrail modules verkrijgbaar?

Klemko levert uitsluitend via elektrotechnische, technische en verlichtingsgroothandels. Neem voor bestellen contact op met je vaste groothandel.

Heb je een technisch vraagstuk? Onze specialisten helpen je graag met de juiste toepassing binnen jouw installatie.

Heb je internet nodig voor DALI-2?

DALI-2 is een bedraad besturingssysteem. De communicatie verloopt rechtstreeks via de DALI-buslijn.

Voor de normale communicatie tussen DALI-apparaten is daarom geen internetverbinding nodig. Een gekoppeld gebouwbeheersysteem kan wel aanvullende verbindingen gebruiken.

Wat betekent potentiaalvrij schakelen?

Potentiaalvrij betekent dat het relais zelf geen uitgangsspanning levert. Je bepaalt de geschakelde spanning via de externe aansluiting.

De uitgangen ondersteunen maximaal 250 volt wisselspanning. Bij gelijkspanning geldt een maximum van 30 volt.

Hierdoor kun je verschillende belastingen schakelen. Denk bijvoorbeeld aan 230 volt verlichting of een 24 volt gelijkspanningsinstallatie.

Wat is DALI-2?

DALI-2 is een internationale standaard voor digitale lichtbesturing. Apparaten communiceren via een bedrade tweedraads DALI-buslijn.

Ieder apparaat krijgt een adres. Daardoor kun je verlichting en andere apparatuur gericht bedienen.

Opdrachten worden via de buslijn naar het juiste adres gestuurd. De bekabelde communicatie ondersteunt een stabiele en betrouwbare installatie.

Waarom plaats je DALI modules op een DIN-rail?

Centraal geplaatste modules houden de installatie overzichtelijk. Je monteert de besturing op de DIN-rail in de verdeel- of meterkast.

Dit is vooral handig bij fase-dimbare verlichting. Ook groepen die alleen geschakeld worden, kun je centraal aansturen.

De besturingscomponenten blijven zo goed bereikbaar. Dat vereenvoudigt installatie, controle en eventueel toekomstig onderhoud.

Heb je altijd extra DALI-bekabeling nodig?

Een DALI-netwerk gebruikt een tweedraads buslijn tussen de aangesloten DALI-componenten. Deze bekabeling komt naast de normale voedingsbekabeling.

Bij volledig DALI-gestuurde armaturen loopt de buslijn naar de verlichting. Dat is noodzakelijk voor de digitale communicatie.

Bij centrale DINrail modules loopt de buslijn naar de modules in de kast. Vanaf daar gebruik je normale voedingsbekabeling.

Hierdoor hoef je niet altijd vijfaderige kabels naar fase-dimbare of geschakelde groepen te leggen. Dat bespaart materiaal en installatietijd.

Wat betekenen DALI DT6, DT7 en DT8?

De letters DT staan voor Device Type. Dit nummer beschrijft welke functie een DALI-apparaat ondersteunt.

DT6 wordt gebruikt voor het schakelen en dimmen van éénkanaals verlichting. Je regelt daarmee de aan-uitstand en het lichtniveau.

DT7 wordt gebruikt voor het schakelen van verlichting of andere apparatuur. Een DT7-apparaat schakelt alleen aan of uit.

DT8 ondersteunt uitgebreide kleurregeling via één DALI-adres. Je bedient daarmee het lichtniveau, Tunable White en verschillende kleuren.

Ook RGB- en RGBW-verlichting kan via een geschikte DT8-oplossing worden aangestuurd.

Wat is het verschil tussen DALI-sturing en fase-afsnijding?

DALI is het digitale protocol waarmee opdrachten worden verstuurd. Fase-afsnijding is een methode waarmee dimbare verlichting wordt aangestuurd.

Niet iedere fase-dimbare lamp heeft zelf een DALI-aansluiting. Een geschikte dimmodule vormt daarom de koppeling tussen beide technieken.

De module ontvangt het DALI-signaal. Vervolgens regelt de uitgang de aangesloten verlichting via fase-afsnijding.

Kun je 24Vdc en 230Vac tegelijk schakelen?

Gebruik binnen dezelfde module geen combinatie van lage gelijkspanning en 230 volt wisselspanning. Kies één passend spanningsniveau.

Volg altijd het aansluitschema uit de handleiding. Controleer voor montage ook de vereiste beveiliging en maximale belasting.
