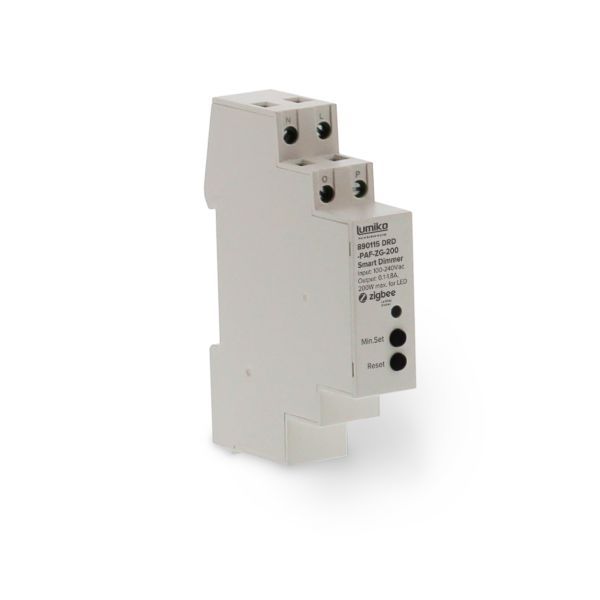

Lumiko DINrail dimmer Zigbee, 200W LED, Fase afsnijding, Puls/ draadloos | 890115

Name: Lumiko DINrail dimmer Zigbee, 200W LED, Fase afsnijding, Puls/ draadloos | 890115
Brand: Klemko
SKU: 890115

Artikelnummer: 890115 Type: DRD-PAF-ZG-200 EAN: 8716643079564

Lumiko DINrail dimmer Zigbee, 200W LED, Fase afsnijding, Puls/ draadloos | 890115

Artikelnummer: 890115 | Type: DRD-PAF-ZG-200 | EAN: 8716643079564

Deze intelligente Zigbee dimmer is voor gebruik in de meterkast of plaatsing op een DIN-rail. De dimmer kan bediend worden via het zigbee protocol en daarmee gekoppeld worden aan universele zigbee gateways zoals HUE of KlikAanKlikUit. Daarnaast heeft de dimmer ook een puls-ingang om hem bekabeld te kunnen bedienen. De dimmer is aan te sturen via zigbee of puls en stuurt de verlichting aan via fase-afsnijding.

Zigbee
LED max. 200W
DIN-rail bevestiging
Min. lichtniveau instelbaar
Instelbare inschakelbooster
Ingang voor pulsschakelaar
Met handmatige in-/ uitschakeling op de dimmer

Inhoud verpakking: 1 Stuk in Kartonnen doos

Nu bestellen

Downloads

Alle documentatie op een rij

Technische gegevens

Gerelateerde producten

Accessoires

Downloads

Veelgestelde vragen

Technische gegevens

Specificaties	Waarde
Type dimmer	DIN-rail
Samenstelling	Basiselement
Protocol	Zigbee
Type belasting	Universeel en LED retrofit
Nom. spanning	100 - 240 V
Frequentie	50 - 60 Hz
Nom. belasting vermogensweerstand	0 - 400 W
Dimbaar fase afsnijding
Montagewijze	DRA (DIN-rail adapter)
Bevestigingswijze	DIN rail montage
Geschikt voor beschermingsgraad (IP)	IP20
Materiaal	Kunststof
Uitvoering oppervlakte	Mat
Kleur	Wit
RAL-nummer (vergelijkbaar)	9010
Geschikt voor toepassing met drukker
Lichtwaardegeheugen
Geschikt voor toepassing met RF-drukker
Geschikt voor toepassing met IR-drukker
Materiaalkwaliteit	Thermoplast
Oppervlaktebescherming	Onbehandeld
Dimbaar fase aansnijding
Nom. belasting inductiestroom	1 - 400 VA
Aansluitwijze	Schroefklem
Breedte	18 mm
Hoogte	90 mm
Diepte	66 mm
Max. schakelvermogen LED	200 W
Compatible met Google Assistant
Compatible met Amazon Alexa
Afdekkingen	Niet van toepassing
Ohmse belasting	0 - 400 W
Draadloos
Voedingssysteem	Netspanning
Minimale helderheid instelbaar
Type dimming	Fase afsnijding
Ingang voor nevenunit
Transparant
Seriedimmer
Type component	Dimmer

Meer laden

890119 productvragen

Wat doet het Lumiko 890119 DALI schakelrelais?

De 890119 is een viervoudig DALI-2 DT7 schakelrelais. De module wordt centraal op een 35 millimeter DIN-rail geplaatst.

Vier uitgangen kunnen onafhankelijk worden geschakeld. De module is geschikt voor verlichting en verschillende andere elektrische belastingen.

De behuizing is drie moduleplaatsen breed. Daardoor blijft de installatie compact en overzichtelijk.

Kan de 890119 aangesloten verlichting dimmen?

Nee. De 890119 is een DT7-schakelmodule. Iedere uitgang schakelt alleen aan of uit.

Voor het dimmen van fase-dimbare ledverlichting gebruik je de 890113. Die module ondersteunt DALI-2 DT6 en fase-afsnijding.

Hoeveel DALI-adressen gebruikt de 890119?

De 890119 meldt zich met vier afzonderlijke DALI-adressen aan. Elk adres hoort bij één schakeluitgang.

Daardoor programmeer en bedien je iedere uitgang apart. Je kunt bijvoorbeeld vier lichtgroepen afzonderlijk schakelen.

Hoeveel vermogen kan de 890119 schakelen?

De 890119 heeft vier relais met ieder een maximale schakelstroom van 12 ampère. Voor de volledige module geldt maximaal 16 ampère.

Controleer daarnaast het maximale vermogen van de aangesloten belasting. Houd ook rekening met mogelijke inschakelstromen.

De module moet volgens de voorgeschreven specificaties worden afgezekerd. Raadpleeg voor montage altijd de actuele handleiding.

Kan de DALI-bus via de 890119 worden doorgelust?

Ja. De 890119 heeft dubbele contacten voor de DALI-bus.

Hiermee kun je de buslijn eenvoudig doorlussen naar een volgende module. Dat houdt de bedrading in de kast overzichtelijk.

Welke DALI DINrail module heb je nodig?

Kies de 890113 wanneer je fase-dimbare ledverlichting via DALI wilt dimmen. Deze module ondersteunt maximaal 200 watt led.

Kies de 890119 wanneer vier groepen of apparaten alleen geschakeld moeten worden. Iedere uitgang wordt afzonderlijk aangestuurd.

Algemene DALI DINrail vragen

Waar zijn de DALI DINrail modules verkrijgbaar?

Klemko levert uitsluitend via elektrotechnische, technische en verlichtingsgroothandels. Neem voor bestellen contact op met je vaste groothandel.

Heb je een technisch vraagstuk? Onze specialisten helpen je graag met de juiste toepassing binnen jouw installatie.

Heb je internet nodig voor DALI-2?

DALI-2 is een bedraad besturingssysteem. De communicatie verloopt rechtstreeks via de DALI-buslijn.

Voor de normale communicatie tussen DALI-apparaten is daarom geen internetverbinding nodig. Een gekoppeld gebouwbeheersysteem kan wel aanvullende verbindingen gebruiken.

Wat betekent potentiaalvrij schakelen?

Potentiaalvrij betekent dat het relais zelf geen uitgangsspanning levert. Je bepaalt de geschakelde spanning via de externe aansluiting.

De uitgangen ondersteunen maximaal 250 volt wisselspanning. Bij gelijkspanning geldt een maximum van 30 volt.

Hierdoor kun je verschillende belastingen schakelen. Denk bijvoorbeeld aan 230 volt verlichting of een 24 volt gelijkspanningsinstallatie.

Wat is DALI-2?

DALI-2 is een internationale standaard voor digitale lichtbesturing. Apparaten communiceren via een bedrade tweedraads DALI-buslijn.

Ieder apparaat krijgt een adres. Daardoor kun je verlichting en andere apparatuur gericht bedienen.

Opdrachten worden via de buslijn naar het juiste adres gestuurd. De bekabelde communicatie ondersteunt een stabiele en betrouwbare installatie.

Waarom plaats je DALI modules op een DIN-rail?

Centraal geplaatste modules houden de installatie overzichtelijk. Je monteert de besturing op de DIN-rail in de verdeel- of meterkast.

Dit is vooral handig bij fase-dimbare verlichting. Ook groepen die alleen geschakeld worden, kun je centraal aansturen.

De besturingscomponenten blijven zo goed bereikbaar. Dat vereenvoudigt installatie, controle en eventueel toekomstig onderhoud.

Heb je altijd extra DALI-bekabeling nodig?

Een DALI-netwerk gebruikt een tweedraads buslijn tussen de aangesloten DALI-componenten. Deze bekabeling komt naast de normale voedingsbekabeling.

Bij volledig DALI-gestuurde armaturen loopt de buslijn naar de verlichting. Dat is noodzakelijk voor de digitale communicatie.

Bij centrale DINrail modules loopt de buslijn naar de modules in de kast. Vanaf daar gebruik je normale voedingsbekabeling.

Hierdoor hoef je niet altijd vijfaderige kabels naar fase-dimbare of geschakelde groepen te leggen. Dat bespaart materiaal en installatietijd.

Wat betekenen DALI DT6, DT7 en DT8?

De letters DT staan voor Device Type. Dit nummer beschrijft welke functie een DALI-apparaat ondersteunt.

DT6 wordt gebruikt voor het schakelen en dimmen van éénkanaals verlichting. Je regelt daarmee de aan-uitstand en het lichtniveau.

DT7 wordt gebruikt voor het schakelen van verlichting of andere apparatuur. Een DT7-apparaat schakelt alleen aan of uit.

DT8 ondersteunt uitgebreide kleurregeling via één DALI-adres. Je bedient daarmee het lichtniveau, Tunable White en verschillende kleuren.

Ook RGB- en RGBW-verlichting kan via een geschikte DT8-oplossing worden aangestuurd.

Wat is het verschil tussen DALI-sturing en fase-afsnijding?

DALI is het digitale protocol waarmee opdrachten worden verstuurd. Fase-afsnijding is een methode waarmee dimbare verlichting wordt aangestuurd.

Niet iedere fase-dimbare lamp heeft zelf een DALI-aansluiting. Een geschikte dimmodule vormt daarom de koppeling tussen beide technieken.

De module ontvangt het DALI-signaal. Vervolgens regelt de uitgang de aangesloten verlichting via fase-afsnijding.

Kun je 24Vdc en 230Vac tegelijk schakelen?

Gebruik binnen dezelfde module geen combinatie van lage gelijkspanning en 230 volt wisselspanning. Kies één passend spanningsniveau.

Volg altijd het aansluitschema uit de handleiding. Controleer voor montage ook de vereiste beveiliging en maximale belasting.
