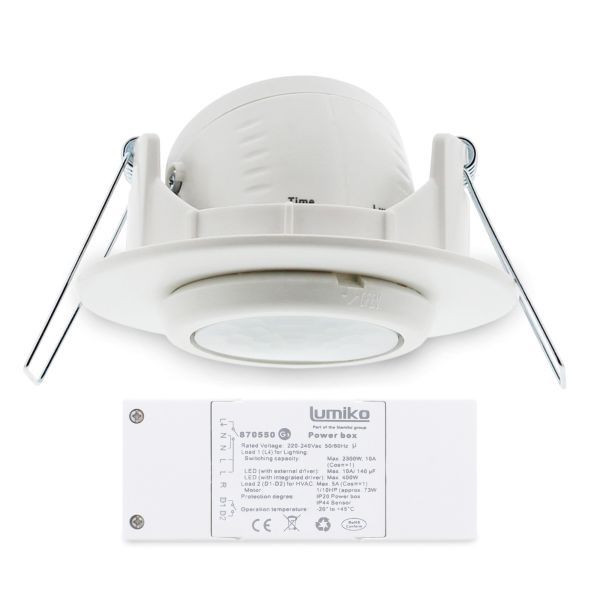

Lumiko aanwezigheidsmelder plafond PIR 230V, 2300W, 7M, 40m², 2 Relais-G3

Artikelnummer: 870550 Type: PLF-IB-PIR EAN: 8716643018730
brand image
Lumiko aanwezigheidsmelder plafond PIR 230V, 2300W, 7M, 40m², 2 Relais-G3

Lumiko aanwezigheidsmelder plafond PIR 230V, 2300W, 7M, 40m², 2 Relais-G3

Artikelnummer: 870550 | Type: PLF-IB-PIR | EAN: 8716643018730

***Nieuwe generatie***

De welbekende 870550 heeft een volledige make-over gehad wat heeft geresulteerd in de 870550 G3. Deze vernieuwde versie kenmerkt zich door de vlakke lens en het strakke design. Daarnaast is het bereik vergroot naar Ø7m (op 2,5m hoogte), is de powerbox uitgevoerd met steekcontacten en RJ12 aansluitingen voor de sensor(en). Verder is de electronica verbeterd naar de nieuwste EMC standaard.

Wat gebleven is, zijn de instelmogelijkheden op de kantelbare kop, zodat deze ook na installatie goed bereikbaar blijven, het aansluiten van 5 slave sensoren, de zaagmaat van Ø65mm en uiteraard het tweede, potentiaalvrije, HVAC contact.

LET OP: Gebruik voor dit model ook de nieuwe slave sensor 870556!



  • Inbouw aanwezigheidsmelder (PIR)
  • Ø7m bereik op 2,5m hoogte
  • Tot 10A LED schakelen
  • IP44 sensor kop
  • Relais 1: 230Vac (tbv verlichting)
  • Relais 2: Potentiaalvrij contact (tbv HVAC)
  • Uit te breiden met tot wel 5 slave sensoren (870556)

Inhoud verpakking: 1 Stuk in Kartonnen doos

Kies jouw online shop

X

Het gekozen artikel 870550 is verkrijgbaar bij de volgende shop(s). Selecteer de desbetreffende shop en je wordt direct doorgestuurd.

Download Handleiding
brand image
Technische gegevens
Gerelateerde producten
Accessoires
Veelgestelde vragen

Lumiko aanwezigheidsmelder plafond PIR 230V, 2300W, 7M, 40m², 2 Relais-G3

SpecificatiesWaarde
Onderdeel serieAanwezigheidsmelder
Bewegingssensor/aanwezigheidsdetector technologiePassief infrarood
MontagewijzeInbouw (stucwerk)
LocatiePlafond
Scanhoek360 °
RAL-nummer (vergelijkbaar)9010
Oppervlakte Detectieveld40 m²
Oppervlakte Detectieveld (Max. Hoogte)40 m²
Optimale montagehoogte2.5 m
Max. montagehoogte4 m
Max. reikwijdte zijwaarts3.5 m
Max. reikwijdte frontaal1.5 m
BereikØ - 7m
Diameter reikwijdte op vloer7 m
Max. aantal slave sensoren5 st
Aansluiting sensorRJ12
LED verlichting2300 VA
Ohmse belasting in Watt2300 W
Max. aantal hoogfrequente EVSA16
Beschermingsgraad (IP)IP44
Aanspreekhelderheid10 - 2000 lx
Min. nalooptijd5 s
Max. nalooptijd30 min
Bediening op afstand
Met afstandsbediening
Constantlichtregeling
HVAC-aansturing
Breedte80 mm
Inbouwbreedte65 mm
Hoogte12.2 mm
Diameter80 mm
Inbouwdiameter65 mm
Inbouwdiepte38.5 mm
Inbouwmaat65 mm
Lengte aansluitkabel1000 mm
Type connectorBewegings- en aanwezigheidsmelder
Slave sensoren beschikbaar
Aantal schakelzones1
Soort contactRelais
Trappenhuiscontroller
Overbruggingsschakelaar
Aanspreekgevoeligheid instelbaar
Aanspreekhelderheid instelbaar
Onderkruipbeveiliging
Met signaaleenheid
KleurWit
MateriaalKunststof
MateriaalkwaliteitThermoplast
OppervlaktebeschermingGelakt
Uitvoering oppervlakteMat
SpanningstypeAC
Max. inschakelstroom165 A
Hoek reikwijdte horizontaal30 - 360 °
Zwenkbereik sensor, verticaal0 - 30 °
Nom. spanning220 - 240 V
Max. schakelvermogen2300 W
Max. schakelvermogen LED2300 W
Max. presentiebereik40 m²
Eigen verbruik0.8 W
AansluitwijzeSteekklem
Ingang voor nevenunit
Frequentie50 - 60 Hz
Geschikt voor plafondmontage
Geschikt voor wandmontage
Geschikt voor draadloos
Gedwongen uitschakeling
Zelfleerfunctie voor aanspreekhelderheid
Met aansluitkabel
Inclusief Lensmasker
Nul doorgang bestuurd relais
Nominale stroom bij nominale spanning10 A
Zelfleerfunctie voor Luxwaarde
Plafondinbouwmontage zonder installatiedoos
Omgevingstemperatuur-20 - 45 °C
Dimfunctie met dimmerbasiselement
Koppelbaar aan netwerk
Geschikt als master
Compatible met Apple HomeKit
Compatible met Casambi
Compatible met Google Assistant
Compatible met Amazon Alexa
Dimfunctie aanwezig
Met alarmfunctie
Met akoestische sensor
Puls
Vrije dierzone
Transparant
Met IFTTT ondersteuning
Geschikt voor wandmontage - oud
OpnemertypePassief infrarood
Temperatuur0 - 45 °C
Met DALI interface
Antibacteriële behandeling
Type componentSensor
ProtocolAan/Uit

Accessoires & opties

Productspecifiek (870550)

Welke verbeteringen zijn doorgevoerd in de G3 ten opzichte van de G2?

De G3 is op meerdere punten verbeterd ten opzichte van de G2. Het design is aangepast met een vlakke lens en een dunnere, egale buitenrand, waardoor de sensor strakker oogt en minder opvalt in het plafond. Daarnaast zijn de interne componenten vernieuwd, waardoor de G3 voldoet aan de nieuwste EMC-normen. Ook zijn de schroefcontacten vervangen door steekcontacten, wat zorgt voor een snellere en eenvoudigere installatie.

Wanneer je gebruik wilt maken van een slave sensor bij de 870550 G3, is het noodzakelijk om de nieuwe slave sensor (870556) toe te passen. Deze is afgestemd op de vernieuwde techniek van de G3 en sluit qua design volledig aan op de basissensor. De sensor wordt geleverd met een 10 meter lange kabel en is voorzien van een dubbele RJ12-connector, waardoor eenvoudig kan worden doorgelust naar meerdere slave sensoren voor volledige dekking in grotere ruimtes.

Waar gebruik ik deze sensor?

Deze sensor is o.a. geschikt voor tal van toepassingen van toilet, kantoor, tot klaslokaal of carport.

Wat is het bereik van deze sensor?

De sensor heeft een detectiebereik van Ø7m op 2,5 - 4m hoogte. De sensor kan uitgebreid worden met tot wel 5 slave sensoren (870556) waardoor het bereik vergroot kan worden tot wel 240m2

Algemeen – sensoren

Wat is het verschil tussen een aanwezigheidsmelder en een bewegingsmelder?

Een aanwezigheidsmelder is veel gevoeliger dan een bewegingsmelder en registreert ook kleine bewegingen. Een bewegingsmelder ziet voornamelijk grotere beweging (langslopen). Omdat bewegingsmelders primair bedoeld zijn voor het registreren van grotere bewegingen worden ze voornamelijk buiten toegepast en zijn het meestal wandmelders. Een aanwezigheidsmelder is bijna altijd een plafondmelder en wordt gebruikt voor het registreren van de aanwezigheid van personen in ruimtes.

Hoe werkt daglichtregeling bij sensoren?

Bij sensoren met daglichtregeling wordt niet alleen de aanwezigheid gemeten maar ook het aanwezige lichtniveau. Nou is dit niet heel bijzonder, veel sensoren meten ook het lichtniveau maar het verschil met een daglichtregeling is dat deze vervolgens het licht ook actief stuurt. Dit betekent dat bij een laag lichtniveau het lichtniveau van de verlichting verhoogd wordt en andersom. Op deze manier kun je optimaal gebruik maken van invallend daglicht en verbruik je minder energie wanneer er veel licht van buiten naar binnen valt. Is er even minder daglicht dan neemt de verlichting het weer over. Met daglichtsensoren heb je een constant lichtniveau in een ruimte met een optimale besparing van energie.

Wat is een extra relais (HVAC-relais) bij een sensor?

Een sensor met een tweede relais ook wel HVAC-relais genoemd (Heating, Ventilation and Airconditioning) heeft naast de standaard uitgang voor het schakelen van de verlichting een tweede uitgang voor het schakelen van HVAC-apparatuur. Dit betekent dat bij toepassing in bijvoorbeeld een toilet niet alleen het licht aan gaat bij binnenkomst maar ook de afzuiging. Daarnaast kun je dit tweede relais apart afstellen van het eerste. Hierdoor kun je bijvoorbeeld instellen dat het licht automatisch uitgaat wanneer de ruimte verlaten is maar de afzuiging nog 10 minuten langer aanblijft.

Wat is een PIR-sensor?

PIR staat voor Passieve Infrarood Sensor. Passief omdat de sensor alleen meet en zelf niets uitstraalt en infrarood omdat hij reageert op warmte verschillen gemeten in infraroodstraling. Een persoon zal over het algemeen een groter warmte verschil hebben ten opzichte van de ruimte temperatuur en wordt hierdoor snel gedetecteerd. Ook bij buitentoepassingen is een PIR-sensor praktisch aangezien hierdoor onnodige inschakelingen voorkomen worden bij bijvoorbeeld bewegende takken of vallende bladeren.

Waar moet je rekening houden bij PIR sensoren?

Doordat een PIR sensor reageert op warmteverschillen kan hij ook inschakelen bij warme luchtstromen of andere snel opwarmende of reflecterende oppervlaktes. Houdt hiermee altijd rekening bij het kiezen van de juiste locatie voor de sensor.

Wat is DALI broadcast?

DALI broadcast wordt gebruikt bij apparaten zoals DALI sensoren. Het houdt in dat het apparaat een DALI-signaal uitzendt naar alle aangesloten DALI-verlichting, waardoor deze gelijktijdig reageren. Het is niet mogelijk om verschillende DALI-commando's over dezelfde lijn te sturen; alle verlichting reageert identiek op het uitgezonden signaal.

Wat houdt VA in?

VA (Volt Ampère) geeft het maximale vermogen aan dat een sensor kan ondersteunen. Om te bepalen hoeveel LED’s je kunt aansluiten, moet je de Power Factor (PF) van je verlichting kennen, vaak vermeld als bijvoorbeeld PF = 0,9.

Het maximale wattage bereken je door VA te vermenigvuldigen met de Power Factor. Bij een VA van 500 en een PF van 0,9 is het maximale wattage 450 Watt (500 x 0,9). Hoe hoger de Power Factor, hoe meer verlichting je kunt aansluiten.
