▶ Wand inbouw bewegingsmelder

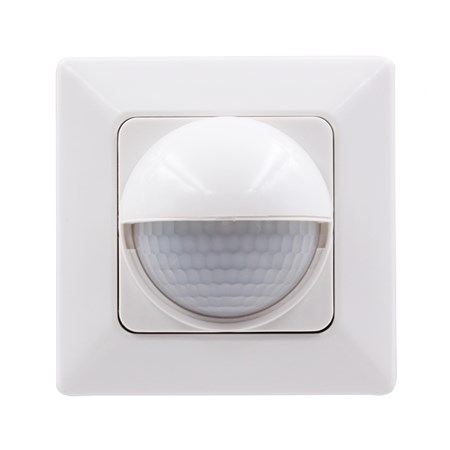

870546 - IB-PIR-W/10MG

De IB-PIR-W/10MG is geschikt voor binnentoepassingen. De sensor past in vrijwel alle muurinbouwdozen en kan met vrijwel alle merken enkelvoudige- of meervoudige-afdekramen worden afgewerkt (afmetingen sensor = 50 x 50 mm).

De ideale montagehoogte is tussen de 1.20m en 2m, bij montage lager dan 1.20m neemt de lengte van het detectieveld af.

De sensor is voorzien van een geavanceerde microprocessor waardoor veel functies en kenmerken zijn toegepast. Belangrijkste kenmerken: Zelf lerende luxwaarde-stand.

Nul doorgangschakeling om hoge inloopstromen te voor komen (tot 100uF). Hoge instelbare gevoeligheid.

3 Detectiezones zodat sensor boven een deur is toe te passen. Master-/ slave-ingangen zodat sensoren eenvoudig koppelbaar zijn.

Trigger-ingang om via externe schakelaars de sensor te activeren. Waarschuwingsignaal 15 seconden voor dat relais afschakelt naar keuze aan of uit te zetten. Instellingen bedieningspaneel onzichtbaar afgesloten achter afdekkap.

Keuze schakelaar voor continue aan (maximaal 2 uur) of continue uit. Tijd instelling via vaste stappen precies in te stellen. Pulsinstelling om sensor te koppelen aan externe systemen.

Inhoud verpakking: CT á 1 PCE

870546 - IB-PIR-W/10MG

Technische gegevens : 870546 - IB-PIR-W/10MG

Uitvoering
Bewegingssensor
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Type
Complete sensor
Met DALI interface
Nee
Techniek
Passief infrarood
Constantlichtregeling
Nee
HVAC-aansturing
Nee
Gedwongen uitschakeling
Ja
Vrije dierzone
Nee
Aansluiting sensor
Geïntegreerd
Koppelbaar aan netwerk
Nee
Geschikt voor wandmontage
Ja
Optimale montagehoogte (m)
1,2
Trappenhuiscontroller
Nee
Max. reikwijdte zijwaarts (m)
9
LED verlichting (VA)
500
Diameter reikwijdte op vloer (m)
8
Geschikt voor draadloos
Nee
Bediening op afstand
Nee
Max. aantal hoogfrequente EVSA
10
Met afstandsbediening
Nee
Aanspreekgevoeligheid instelbaar
Ja
Aanspreekhelderheid instelbaar
Ja
Met signaaleenheid
Nee
Montagewijze
Inbouw (stucwerk)
Max. montagehoogte (m)
1,5
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Kleur
Wit
RAL-Nummer (vergelijkbaar)
9010
Transparant
Nee
Beschermingsgraad (IP)
IP40
Spanningstype
AC
Min. nalooptijd (s)
1
Max. nalooptijd (min)
30
Hoek reikwijdte horizontaal (°)
1 - 200
Inbouwhoogte sensor (mm)
35
Aanspreekhelderheid (lx)
5 - 10000
Max. schakelvermogen (W)
2000
Eigen verbruik (W)
1
Temperatuur (°C)
-10 - +45
Aantal schakelzones
1
Max. inschakelstroom (A)
350
Frequentie (Hz)
50 - 60
Scanhoek (°)
200
Geschikt voor plafondmontage
Nee
Aansluitwijze
Schroefklem
Met aansluitkabel
Nee
Breedte (mm)
80
Hoogte (mm)
80
Diepte (mm)
24
Inbouwbreedte (mm)
50
Inbouwdiepte (mm)
32
Inclusief Lensmasker
Ja
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Met IFTTT ondersteuning
Nee
Nom. spanning (V)
230 - 230
Aansluit Spanningsbereik (V)
220 - 240
Contacten / uitgang
1 maakcontact
Nul doorgang bestuurd relais
Ja
Max aantal parallele aansluitingen
10
Met akoestische sensor
Nee
Plafondinbouwmontage zonder installatiedoos
Nee
Compatible met Casambi
Nee

Varianten

870506 - IB-PIR-100/42V
Nee
2,5
1
300
6
150
2
Glanzend
IP55
6
20
1 - 360
1000
1,1
-20 - +45
80
360
42 - 42
42 - 42
Nee
2
Ja
870540 - IB-PIR-WAND
8
600
200
2
Glanzend
5
1 - 180
1600
0,6
80
180
55
6
870543 - IB-PIR-W-55x55
8
100
400
Glanzend
IP20
30
1 - 180
10 - 1000
0,7
-20 - +45
180
Steekklem
55
Nee
2
870544 - IB-PIR-W/LED
8
100
100
Mat
5
1 - 180
5 - 2000
300
0,7
0 - 45
180
Nee
2
870545 - IB-PIR-W/LED-ZW
7
7
100
Zwart
9005
5
1 - 180
5 - 2000
300
0 - 45
180
870547 - IB-PIR-W/MG1013
8
16
Ja
1013
0 - 45
