▶ Plafond inbouw

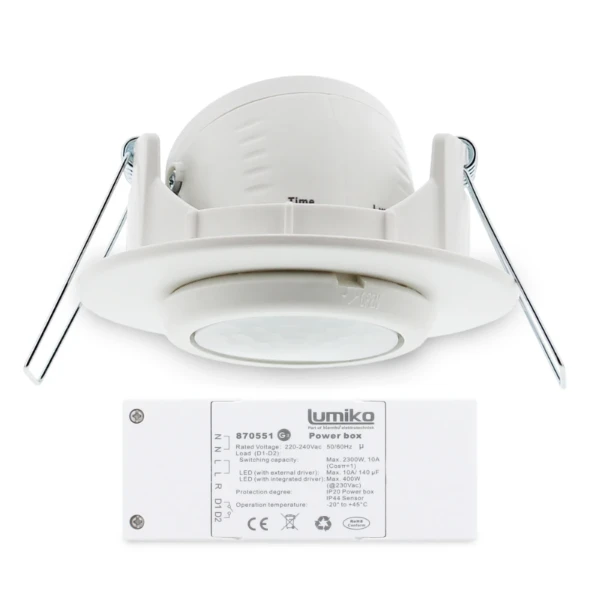

870551 - PLF-IB-PIR1U
***Nieuwe generatie***
De welbekende 870551 heeft een volledige make-over gehad wat heeft geresulteerd in de 870551 G3. Deze vernieuwde versie kenmerkt zich door de vlakke lens en het strakke design. Daarnaast is het bereik vergroot naar Ø7m (op 2,5m hoogte), kunnen er nu 5 slave sensoren op aangesloten worden, is de powerbox uitgevoerd met steekcontacten en RJ12 aansluitingen voor de sensor(en). Verder is de electronica verbeterd naar de nieuwste EMC standaard.
Wat gebleven is, zijn de instelmogelijkheden op de kantelbare kop zodat deze ook na installatie goed bereikbaar blijven, de zaagmaat van Ø65mm en hij is nog altijd in te zetten voor zowel 230V als potentiaalvrij schakelen.
- Inbouw aanwezigheidsmelder (PIR)
- Ø7m bereik op 2,5m hoogte
- Tot 10A LED schakelen
- IP44 sensor kop
- 230V of potentiaalvrij schakelen
- Uit te breiden met tot wel 5 slave sensoren
Inhoud verpakking: CT á 1 PCE
Technische gegevens : 870551 - PLF-IB-PIR1U
Onderdeel serie
Aanwezigheidsmelder
Montagewijze
Inbouw (stucwerk)
Locatie
Plafond
Beschermingsgraad (IP)
IP44
Aanspreekhelderheid (lx)
10 - 2000
HVAC-aansturing
Nee
Optimale montagehoogte (m)
2,5
Bereik
Ø - 7m
Type
Bewegings- en aanwezigheidsmelder
Constantlichtregeling
Nee
Slave sensoren beschikbaar
Ja
Bediening op afstand
Ja
Met afstandsbediening
Nee
Breedte (mm)
80
Hoogte (mm)
12,2
Diameter (mm)
80
Inbouwbreedte (mm)
65
Inbouwhoogte (mm)
40
Inbouwdiepte (mm)
38
Inbouwdiameter (mm)
65
Inbouwmaat (mm)
65
Lengte aansluitkabel (mm)
1000
Max. montagehoogte (m)
4
Max. reikwijdte zijwaarts (m)
3,5
Max. reikwijdte frontaal (m)
1,5
Max. aantal hoogfrequente EVSA
16
Diameter reikwijdte op vloer (m)
7
Ohmse belasting in Watt (W)
2300
LED verlichting (VA)
2300
Aantal schakelzones
1
Bewegingssensor/aanwezigheidsdetector technologie
Passief infrarood
Aansluiting sensor
RJ12
Soort contact
Relais
Ind. par. gecompenseerde belasting
1300 VA / 140 uF
Aanspreekgevoeligheid instelbaar
Ja
Aanspreekhelderheid instelbaar
Ja
Kleur
Wit
RAL-nummer (vergelijkbaar)
9010
Materiaal
Kunststof
Materiaalkwaliteit
Thermoplast
Oppervlaktebescherming
Gelakt
Uitvoering oppervlakte
Mat
Spanningstype
AC
Max. inschakelstroom (A)
165
Min. nalooptijd (s)
5
Max. nalooptijd (min)
30
Hoek reikwijdte horizontaal (°)
30 - 360
Zwenkbereik sensor, verticaal (°)
0 - 30
Nom. spanning (V)
220 - 240
Max. schakelvermogen (W)
2300
Max. schakelvermogen LED (W)
2300
Max. aantal slave sensoren (st)
5
Max. presentiebereik (m²)
50
Scanhoek (°)
360
Eigen verbruik (W)
0,8
Aansluitwijze
Schroefklem
Frequentie (Hz)
50 - 60
Geschikt voor plafondmontage
Ja
Geschikt voor wandmontage
Nee
Geschikt voor draadloos
Nee
Gedwongen uitschakeling
Nee
Met aansluitkabel
Nee
Inclusief Lensmasker
Ja
Nul doorgang bestuurd relais
Ja
Oppervlakte Detectieveld (m²)
30
Oppervlakte Detectieveld (Max. Hoogte) (m²)
50
Plafondinbouwmontage zonder installatiedoos
Ja
Omgevingstemperatuur (°C)
0 - 45
Dimfunctie met dimmerbasiselement
Nee
Koppelbaar aan netwerk
Nee
Compatible met Casambi
Nee
Compatible met Google Assistant
Nee
Compatible met Amazon Alexa
Nee
Dimfunctie aanwezig
Nee
Met akoestische sensor
Nee
Transparant
Nee
Met IFTTT ondersteuning
Nee
